Acerca de las secciones de obra lineal

Las secciones de obra lineal se emplean para examinar los ensamblajes que componen un modelo de obra lineal, además de los objetos de Civil colindantes, por ejemplo superficies y redes de tuberías.

Las líneas de muestreo se generan a lo largo de una alineación de línea base de la obra lineal. Las secciones y las vistas en sección se crean para visualizar la obra lineal y el terreno circundante a una determinada anchura de franja en cualquier lado de la línea base. Las secciones también se pueden utilizar para calcular los volúmenes de material de obra lineal.

Si una línea de muestreo interseca con los ensamblajes incluidos en otra línea base, también se pueden incluir en los cálculos de volumen que se realizan en el grupo de líneas de muestreo.

Posicionar líneas de muestreo en una obra lineal

Según el ángulo de la línea de muestreo respecto a la línea base principal, una sección de obra lineal se puede visualizar de dos maneras.

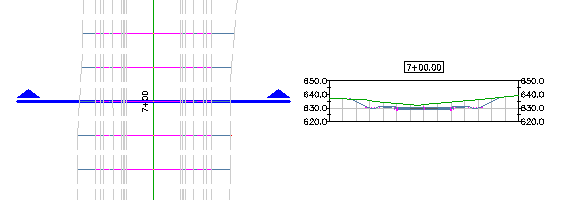

Perpendicular a una línea base de obra lineal

Cuando la línea de muestreo es perpendicular a la línea base principal, la sección reproduce el ensamblaje de obra lineal que se inserta en el P.K. en el que la línea de muestreo interseca con la línea base.

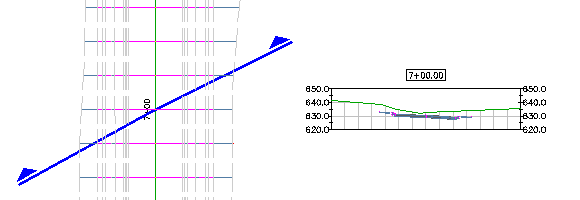

En un ángulo respecto a una línea base de obra lineal

Cuando la línea de muestreo no es perpendicular a la línea base principal, la sección realiza un muestreo del modelo de obra lineal, crea un sólido de los subensamblajes que cruza la línea de muestreo, identifica elementos (como vínculos, puntos y formas) en el sólido cortado y, a continuación, divide el sólido para producir una representación en sección.

Nota: Cuando una línea de muestreo se dibuja en un ángulo no perpendicular, los vínculos de intersección no se muestran en sección. En la vista en sección, cree una superficie superior de la obra lineal muestreada; a continuación, realice un muestreo de la superficie superior de la obra lineal.

Muestreo de varias líneas base de obra lineal

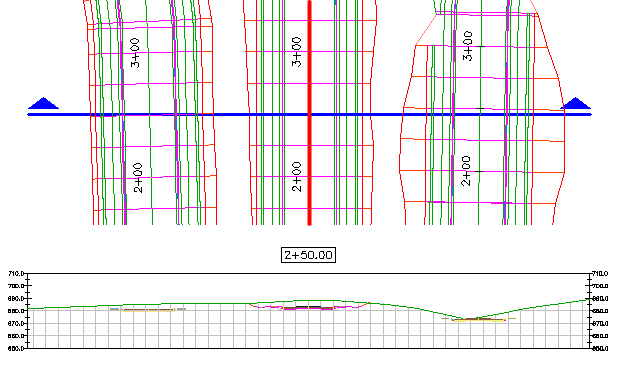

Una sección de obra lineal puede efectuar el muestreo de varias líneas base de obra lineal. Una sección de obra lineal que hace el muestreo de varias líneas base se crea en dos pasos:

1. En la línea base principal (en la que se enlaza la línea de muestreo), se reproduce el ensamblaje de obra lineal que se inserta en el P.K. más próximo a lo largo de la línea base.
2. En otros subensamblajes que intersecan con la línea de muestreo, la línea de muestreo hace yb muestreo de cada subensamblaje, crea un sólido de los subensamblajes, divide el sólido para producir una representación en sección y, a continuación, identifica elementos (como vínculos, puntos y formas) en el sólido dividido.
   Nota: En los ensamblajes de muestra que no están asociados a la línea base principal, los vínculos de intersección se reproducen solamente si la línea de muestreo es perpendicular a la línea base del ensamblaje. Para ver intersecciones completas en una sección de línea base múltiple, cree superficies superiores de todas las obras lineales de muestreo y, a continuación, realice un muestreo de superficies superiores de obra lineal.

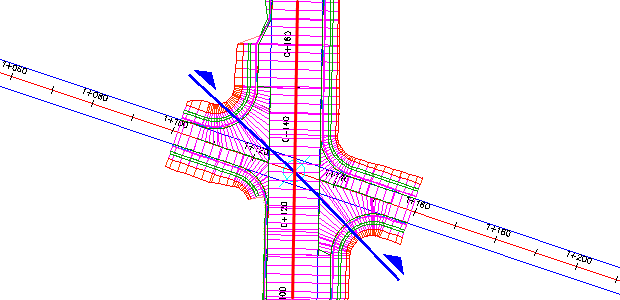

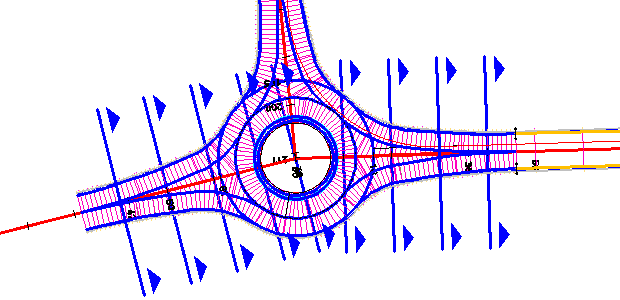

Puede realizar un muestreo de secciones transversales complejas o de varias obras lineales, como intersecciones, glorietas, calles sin salida, rampas de salida y ramales de acceso. En las imágenes siguientes, las obras lineales constan de varias líneas base. Mediante las líneas de muestreo, las secciones pueden realizar un muestreo de cualquier línea base con la que intersequen las líneas de muestreo.

Las formas de obra lineal se utilizan en los cálculos de volumen de material. Al realizar un análisis de la cantidad de material, todas las formas de obra lineal se utilizan en el cálculo.

Vea el vídeo: varias líneas base de ejemplo 00:03:19 Con audio Utilice una sola sección para muestrear simultáneamente varias obras lineales o líneas base.
