Esta ficha permite definir el aspecto del accesorio en una vista en planta 2D.
Accesorio
Los accesorios se pueden representar en vista en planta mediante su eje o bien mediante un símbolo de bloque.
- Mostrar como eje
-

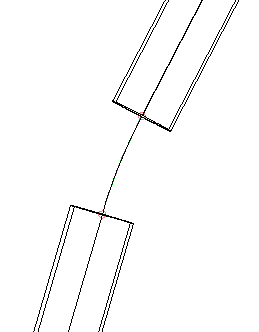

Muestra el accesorio como el eje del bloque que se define en catálogo de redes de tuberías en carga.
- Mostrar como bloque definido por catálogo
-

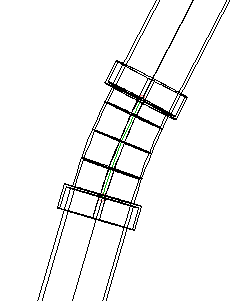

Muestra el accesorio mediante el bloque definido en el catálogo de redes de tuberías en carga.
- Mostrar como bloque definido por el usuario
-
Muestra el accesorio mediante el bloque especificado por el usuario. Están disponibles las siguientes opciones:
- Nombre de bloque: especifica el nombre del bloque que se usará como símbolo del accesorio. Puede seleccionar un bloque del dibujo actual, o bien añadir un bloque al dibujo eligiendo un archivo de dibujo. En el panel de la derecha se muestra una vista preliminar del bloque.
- Personalizar bloque para pliegues verticales: especifica el nombre del bloque que se utilizará para representar pliegues verticales en la vista en planta. Active la casilla de verificación y seleccione el bloque que desee utilizar. En el panel de la derecha se muestra una vista preliminar del bloque.
- Opciones de tamaño:
- Utilizar escala de dibujo: cuando se selecciona esta opción, los valores especificados en los cuadros Valor X y Valor Y (pulgadas o milímetros, en función de si la unidad lineal de dibujo se establece en Pies o Metros, respectivamente) se multiplican por la escala de dibujo para determinar el tamaño del símbolo del accesorio que se muestra en el dibujo. Utilice esta configuración cuando se usen símbolos de anotación.
- Utilizar escala fija: cuando se selecciona esta opción, se activa el cuadro de grupo Escala fija. El símbolo de accesorio se ajustará a escala mediante los parámetros X, Y y Z de la escala fija.
- Utilizar tamaño en unidades absolutas: cuando se selecciona esta opción, los valores especificados en los cuadros Valor X y Valor Y son valores absolutos de las unidades lineales del dibujo (pulgadas o milímetros, en función de si la unidad lineal de dibujo se establece en Pies o Metros, respectivamente).
- Utilizar el tamaño como un porcentaje de pantalla: cuando se selecciona esta opción, los valores especificados en los cuadros Valor X y Valor Y son porcentajes del tamaño en pantalla del dibujo. El tamaño del símbolo de accesorio que se muestra en el dibujo representa siempre el porcentaje especificado de tamaño en la pantalla del dibujo.
- Utilizar escala fija desde tamaño de pieza: cuando se selecciona esta opción, se activa el cuadro de grupo Escala fija. El símbolo de accesorio se ajustará a escala mediante los parámetros X, Y y Z, basados en el tamaño de pieza del objeto.
