Ajustes de profundidad de tramo de tubería

Cambie la profundidad de un tramo de tubería o una sección ajustando los desfases.

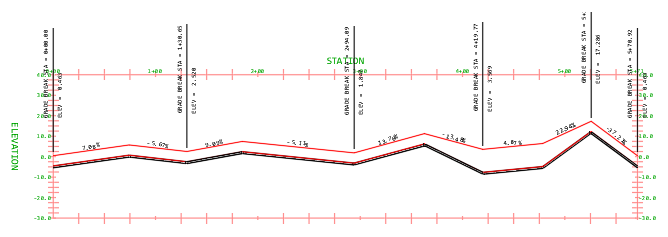

Aunque es posible ajustar manualmente la profundidad del tramo de tubería en la visualización del perfil mediante sus pinzamientos, en muchos casos, el número de piezas y vértices verticales asociados puede requerir mucho tiempo. Sin embargo, puede cambiar la profundidad de un tramo de tubería ajustando sus desfases con el plano de referencia. En los ejemplos siguientes, el tramo de tubería está definido como Desfase en accesorio y sigue un perfil de referencia.

Cambio del desfase

Para desfasar un tramo de tubería completo, debe acceder al cuadro de diálogo Configuración de perfil de tramo de tubería.

1. Seleccione el tramo de tubería en visualización del perfil y, a continuación, haga clic en Perfil de tramo de tubería en el grupo Modificar.
2. Introduzca una distancia de desfase y seleccione Actualización dinámica en la ficha General del cuadro de diálogo Configuración de perfil de tramo de tubería.
3. Compruebe que el perfil de referencia del tramo de tubería es correcto.
4. Compruebe que el campo Dibujar perfil en esté especificado como Solo actualizar.
5. Haga clic en Aceptar.

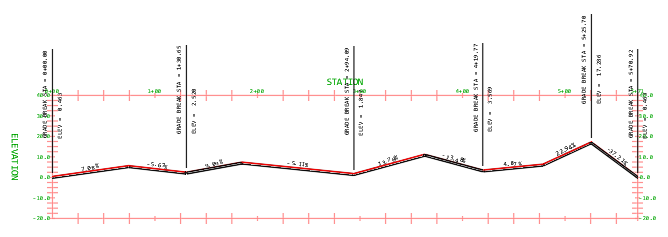

El tramo de tubería se ajusta al desfase especificado.

Trabajo con intervalos de P.K.

En algunos casos, las secciones de un tramo de tubería pueden requerir un desfase diferente. Para ello, especifique los intervalos de P.K. para el tramo de tubería.

1. Seleccione el tramo de tubería en visualización del perfil y, a continuación, haga clic en Perfil de tramo de tubería en el grupo Modificar.
2. En la ficha Modificaciones, haga clic en para añadir uno o varios intervalos de P.K., que aparecen en la lista como filas.
3. Defina un P.K. inicial y un P.K. final para cada intervalo creado.
   Nota: Puede eliminar los intervalos de P.K. innecesarios seleccionándolos en la lista y haciendo clic en .
4. Desactive la opción Dinámico junto a los intervalos de P.K. cuyo desfase desea editar manualmente. Seleccione Dinámico para los intervalos de P.K. que utilizarán el desfase por defecto y que serán dinámicos respecto al perfil de referencia.
   Nota: Si no desactiva la casilla de verificación Dinámico y, a continuación, edita manualmente el tramo de tubería dentro del intervalo, la casilla de verificación se desactivará automáticamente.
5. En la columna Distancia, introduzca modificaciones de desfase para intervalos de P.K. específicos.
6. En la columna Estilo, especifique los estilos de desfase para los intervalos de P.K. específicos. Puede seleccionar Longitud de corte o Desfase en accesorio.
7. Si lo desea, active la casilla de verificación Limpiar VAV para eliminar los VAV de los intervalos de P.K. modificados que no son dinámicos y que no tienen codos verticales.
8. En la ficha General, compruebe que sea correcto el Perfil de referencia del tramo de tubería.
9. Compruebe que el campo Dibujar perfil en esté especificado como Solo actualizar.
10. Haga clic en Aceptar.

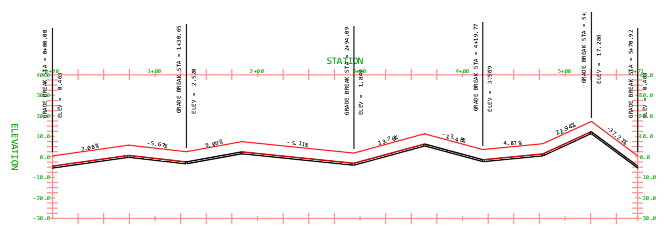

11. Utilice pinzamientos para editar manualmente los valores de desfase en el intervalo de P.K. estático.
