Obtenga más información sobre las mejoras realizadas a las redes de tuberías en carga.
Novedades de la versión 2024.1
- Se ha mejorado la edición de conductos de tubería para que los conductos de tubería tengan menos probabilidades de desenlazarse de sus alineaciones de conducto de tubería subyacentes.
- Se han añadido mensajes de advertencia que se muestran cuando el estado del conducto de tubería no es correcto después de editar el conducto de tubería.
- Se ha añadido la capacidad de mover y girar tramos de tuberías de presión mediante los comandos DESPLAZA y GIRA de AutoCAD sin desenlazar de sus alineaciones de tramos de tubería subyacentes.
- La alineación de referencia de la tubería adyacente ahora se utiliza automáticamente al añadir piezas nuevas a un conducto de tubería.
- Se ha añadido la capacidad de mostrar la información de tuberías de presión conectadas en las etiquetas de guitarra de visualización del perfil para accesorios y elementos hidromecánicos.
La ilustración siguiente muestra el cuadro de diálogo que aparece al seleccionar la opción Texto para cada uno en el cuadro de diálogo Creador de estilo de etiqueta al componer un estilo de guitarra de red de tuberías en carga para accesorios y elementos hidromecánicos.
- Se ha añadido la capacidad de decalar etiquetas de red de tuberías en carga en guitarras de visualización del perfil.
En el cuadro de diálogo Propiedades de visualización del perfil, en la ficha Guitarras, añada una banda de red de tuberías en carga y utilice las opciones de la columna Etiquetas de decalaje para controlar cómo se decalan las etiquetas.
- Se ha añadido la capacidad de añadir la información de conjunto de propiedades de tuberías de presión conectadas a una etiqueta de accesorio o elemento hidromecánico.
- Los elementos hidromecánicos ahora se alinean automáticamente con la elevación de las tuberías conectadas cuando se actualiza el perfil de tramo de tubería.
- Se ha añadido la capacidad de intercambiar automáticamente entre una T y una Conexión en Y cuando el ángulo de conexión se cambia deslizando la T o el eje o arrastrando el tramo de tubería lateral mediante su segundo pinzamiento de control.
Nota: La lista de piezas actual debe contener las piezas aplicables para permitir el intercambio automático.
Novedades de la versión 2024
- Se han añadido las siguientes mejoras relacionadas con estilos:
- Se ha añadido la capacidad de especificar un bloque definido por el usuario para mostrar pliegues verticales en la vista en planta. Para obtener más información, consulte Ficha Plano (cuadro de diálogo Estilo de accesorio).
- Se ha añadido la capacidad de mostrar un patrón de sombreado para redes de tuberías en carga y elementos hidromecánicos en vista en planta. Para obtener más información, consulte Ficha Visualización (cuadro de diálogo Estilo de accesorio) y Ficha Visualización (cuadro de diálogo Estilo de elemento hidromecánico).
- Se ha añadido la posibilidad de utilizar más opciones de escala para los bloques definidos por el usuario en la vista en planta para accesorios y elementos hidromecánicos, para que coincidan con las opciones disponibles en la visualización del perfil. Para obtener más información, consulte Ficha Planta (cuadro de diálogo Estilos de accesorio) y Ficha Planta (cuadro de diálogo Estilo de elemento hidromecánico).
- Se ha añadido la capacidad de especificar un bloque definido por el usuario para mostrar pliegues verticales en la vista en planta. Para obtener más información, consulte Ficha Plano (cuadro de diálogo Estilo de accesorio).
- Se ha añadido el siguiente comportamiento de diseño:
- Ahora, el ángulo se tiene en cuenta automáticamente al añadir accesorios de ramificación. Cuando se compone un tramo de tubería y se enlaza a otro con un ángulo como el que se muestra a continuación, se añade un accesorio de conexión en Y en lugar de un tubo en T si hay una conexión en Y en la lista de piezas.
- Se ha añadido la rotación automática de accesorios de ramificación para alinearlos con tramos de tubería de ramificación. Las ilustraciones siguientes muestran una tubería enlazada a un accesorio de ramificación en visualización de perfil. A medida que el ángulo de la tubería cambia en la visualización de perfil, se ajusta el ángulo de unión. Los ajustes se pueden ver en las vistas de plano y en las visualizaciones de perfil.
- Se ha añadido la capacidad de conectar un tramo de tubería a un tubo en T, una unión en Y o a un cruce existente en otro tramo de tubería.
- Se ha añadido <Este tramo de tubería> como opción en la lista Alineación de referencia al crear una red de tuberías en carga nueva o un nuevo tramo de tubería.
Para obtener más información, consulte Cuadro de diálogo Crear red de tuberías de presión.
- Ahora, el ángulo se tiene en cuenta automáticamente al añadir accesorios de ramificación. Cuando se compone un tramo de tubería y se enlaza a otro con un ángulo como el que se muestra a continuación, se añade un accesorio de conexión en Y en lugar de un tubo en T si hay una conexión en Y en la lista de piezas.
- Se ha añadido el siguiente comportamiento de edición:
- Se ha añadido la capacidad de convertir un segmento de línea de tramo de tubería en un arco o un segmento de arco en una línea.
- Se ha añadido el pinzamiento de volteo en reductores de redes de tuberías en carga en visualización del perfil.

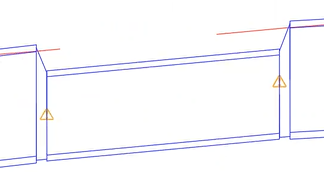

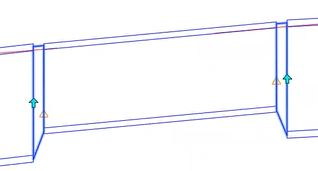

Antes de voltear los reductores en la visualización del perfil Después de voltear los reductores en la visualización del perfil
- Se ha añadido la capacidad de fusionar dos redes de tuberías en carga mediante el comando Fusionar redes de tuberías en carga. Para obtener más información, consulte Para fusionar redes de tuberías en carga.
- Se ha añadido la capacidad de convertir un segmento de línea de tramo de tubería en un arco o un segmento de arco en una línea.
- Se ha añadido la siguiente mejora para accesos directos a datos de redes de tuberías en carga:
- Se ha mejorado la variable de sistema PipeNetworkSyncMode existente para que ahora controle cuándo sincronizar piezas de red de tuberías en carga, así como piezas de red de gravedad. Para obtener más información, consulte Variable de sistema PipeNetworkSyncMode.
