- Acceso:
- Cinta de opciones: ficha Análisis de tensión
grupo Cargas, haga clic en un tipo de carga. o bien
En el navegador, haga clic con el botón derecho en el nodo Cargas
y elija un tipo.
Tipos de carga
- Fuerza

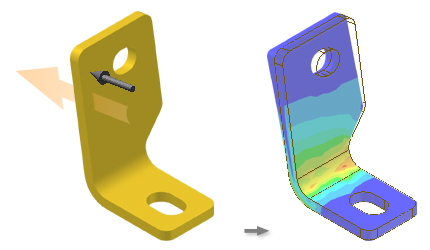

- Aplica una fuerza de la magnitud especificada a las caras, las aristas o los vértices seleccionados. Cuando se seleccionan varias entidades, la selección queda limitada al tipo de la primera selección.
- Carga de rodamientos
- Existen grandes variaciones en el tamaño y las direcciones de las fuerzas que pueden admitir los rodamientos. Las fuerzas pueden ser predominantemente axiales (rodamientos axiales) o radiales.
-
Gravedad
- Esta dirección de carga de gravedad puede ser normal (perpendicular) a la cara y con el valor de la magnitud.
-
Presión
- Permite aplicar una carga de presión.
-
Momento
- Las cargas de momento se aplican en torno al eje y perpendiculares a la cara.
-
Fuerza remota
- Permite aplicar una fuerza normal o direccional. Una fuerza normal se aplica en dirección perpendicular a la cara y con el valor de la amplitud.
- Cuerpo
- En la ficha Lineal se define la aceleración lineal del modelo. En la ficha Angular se define la velocidad angular o la aceleración angular del modelo.
Opciones
Solo están disponibles las opciones correspondientes para cada tipo de carga.
- ) del proyecto
- Especifica la cara, la arista o el vértice al que aplicar la carga.
- Caras
- Especifica una cara para la carga. Para una carga de rodamientos, las caras cilíndricas son las únicas entradas válidas.
- Dirección
- Especifica la dirección de la carga. La dirección por defecto es normal a la cara seleccionada con el valor de la magnitud. Las magnitudes se aplican en la cara.
El selector de dirección se activa automáticamente y permite seleccionar geometría para definir el vector.
El selector de dirección se activa automáticamente y permite seleccionar geometría para definir una dirección de carga diferente.
El comando Cambiar dirección invierte la dirección del vector seleccionado.
Para una carga de gravedad, cuando se selecciona una arista, las cargas se aplican en dirección paralela a la arista designada.
Para una carga de rodamientos, el valor por defecto es la dirección axial. Puede usar componentes de vector o una selección de geometría para especificar una dirección alternativa.
Para una carga de cuerpo, ficha Lineal, permite especificar el vector de aceleración. Permite aplicar un vector normal en dirección perpendicular a la cara y con el valor de magnitud. Las cargas se aplican en dirección paralela a las aristas seleccionadas.
Para una carga de cuerpo, ficha Angular, permite especificar la dirección de la velocidad angular o aceleración angular. Un vector normal se aplica en dirección perpendicular a la cara y con el valor de la magnitud.
- Magnitud
- Permite especificar la magnitud de la carga.
- Punto remoto (carga remota)
- Permite especificar los componentes X, Y y Z de la ubicación de la fuerza remota.
- Ubicación (cargas de cuerpo)
- Se puede cambiar la ubicación de la selección inicial de velocidad o aceleración a la vez que se mantiene la orientación especificada. Seleccione un vértice; la ubicación elegida es común a las selecciones de velocidad y aceleración.
- (Más)
- Permite expandir el cuadro de diálogo para mostrar controles adicionales que permiten especificar el vector de la fuerza y controlar la visualización de los glifos.
- Usar componentes de vector
- Permite activar los controles de vector para que el vector de carga de fuerza se pueda definir de una forma más explícita. Especifique la magnitud de los componentes de vector correspondientes para:
Componentes de vector
- Fx = componente X
- Fy = componente Y
- Fz = componente Z
Componentes de vector
- Fx = componente X
- Fy = componente Y
- Fz = componente Z
Componentes de vector
- Componente X
- Componente Y
- Componente Z
- Mostrar glifo
- Si está activada, muestra el glifo de carga en la región gráfica.
- Escala
- Especifica la escala del glifo de la carga. Puede aumentar o reducir el tamaño del glifo.
-
- Especifica el color del glifo de la carga.
- Nombre
- Especifica un nombre para la carga. El nombre especificado se muestra en el navegador.
