Exclusión de componentes y operaciones de los análisis

Para simplificar un modelo de pieza, elimine las piezas u operaciones de poco impacto que pueden complican la creación de mallas. Elimine las piezas que no desempeñan funciones importantes en los resultados de la simulación y las piezas con operaciones pequeñas como las siguientes:

• Agujeros muy pequeños con diámetros inferiores a 1/100 de la longitud de la pieza.
• Redondeos convexos externos con radios pequeños.
• Operaciones de estampación y repujado de identificadores.

Para simplificar un modelo de ensamblaje, excluya las piezas pequeñas con funciones que se simulan por medio de restricciones o fuerzas. Desactive las piezas que no cargas importantes o que no son esenciales para la integridad estructural o térmica del diseño y que no desempeñan ninguna función en los resultados de la simulación. Las exclusiones son específicas de la simulación.

Excluir componentes de la simulación

• El componente se elimina de la lista de componentes que participan en la simulación.
• Cualquier componente se puede excluir de cualquier simulación.
• Los componentes excluidos siguen visibles en el ensamblaje y si se cambian los entornos a entornos de ensamblaje.

Desactivar componente

• Componente está visible en el ensamblaje o en otros entornos, incluido el de simulación.
• El componente no se puede usar en ninguna simulación.

Exclusión de componentes de ensamblaje de los análisis

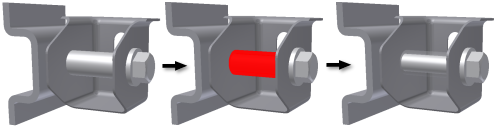

1. En el navegador de ensamblajes, expanda los nodos. Haga clic con el botón derecho en un nodo de componente y seleccione Excluir de simulación.

   o bien

   En el área gráfica, haga clic con el botón derecho en el componente y seleccione Excluir de simulación.

La visualización del componente excluido cambia a transparente en el entorno de simulación.

Exclusión de operaciones de los análisis

Excluya las operaciones de los análisis para acelerar el proceso de creación de malla. En el entorno de modelado de piezas o ensamblajes, las exclusiones de análisis se ignoran.

Nota: No se pueden excluir operaciones que están desactivadas en el entorno de modelado.

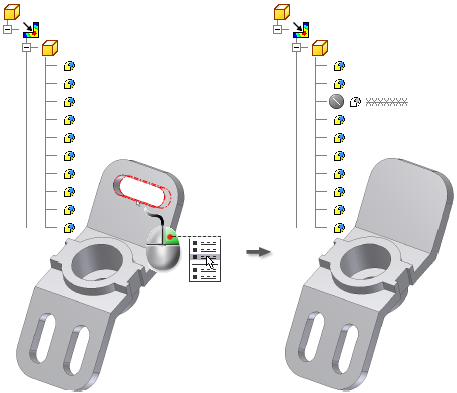

1. Excluya las operaciones en el área gráfica.
2. En la cinta de opciones, cambie el filtro de selección a Seleccionar operaciones .
3. En el área gráfica, seleccione una o más operaciones para excluir.
4. Haga clic con el botón derecho del ratón y seleccione Excluir de simulación.

En el área gráfica, las operaciones y sus operaciones dependientes se vuelven invisibles. En el navegador, las operaciones y sus dependientes no están disponibles y se muestran con el icono Excluir .

1. Exclusión de operaciones en el navegador
2. En el navegador, expanda los nodos.
3. Pulse con el botón derecho del ratón en la operación y seleccione Excluir de simulación.
