Eche un vistazo a las mejoras más recientes del entorno de boceto.

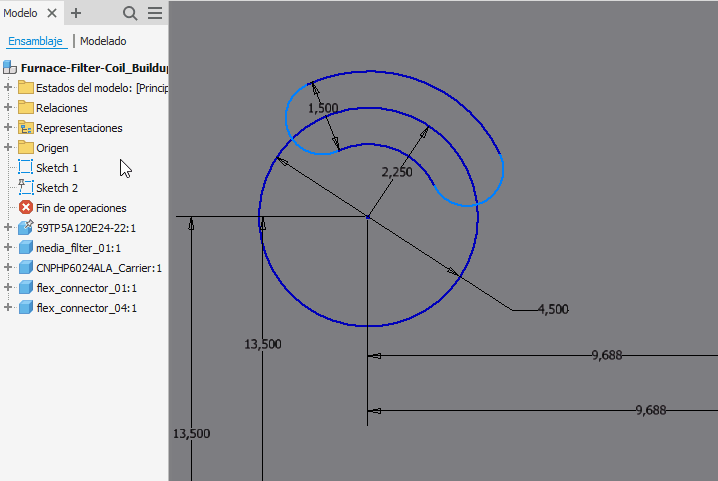

Los nombres de boceto se muestran en los resultados de Seleccionar otro
Presentación de Inventor® Ideas

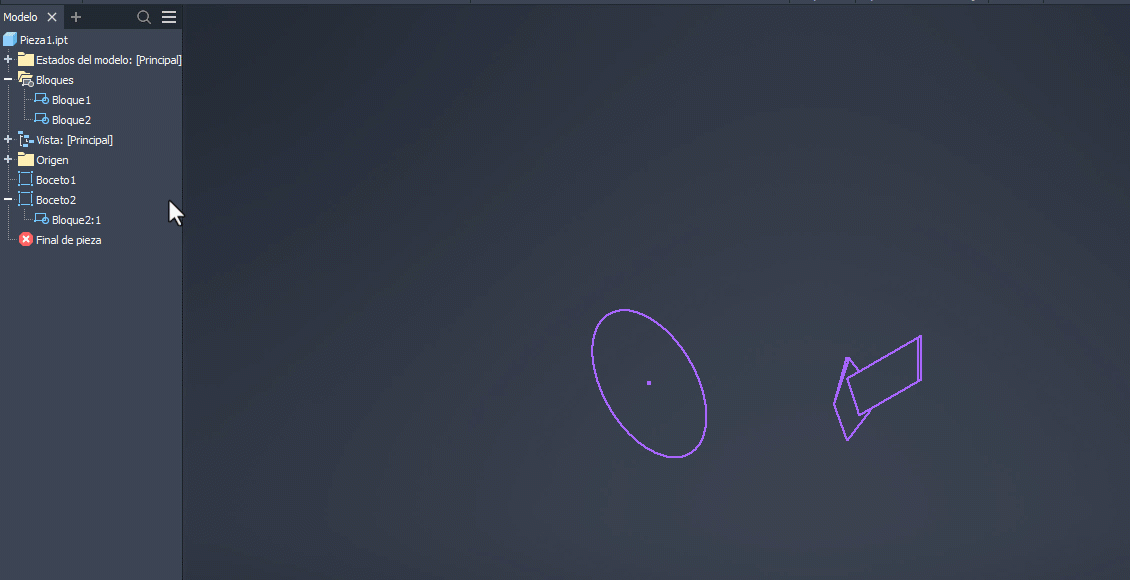

Pegar geometría de boceto utiliza la ubicación del cursor
Al copiar y pegar la geometría de boceto y los bloques de boceto, la ubicación de pegado se corresponde con la ubicación del cursor. El centro del conjunto de selección se coloca en la ubicación del cursor.
Selección de ventana para objetos proyectados
En los entornos de pieza y ensamblaje, ahora tiene la capacidad de efectuar una selección de ventana al proyectar geometría de objetos en un boceto.
La siguiente geometría es compatible con la selección de ventana:
- geometría de boceto 2D
- geometría de boceto 3D
- operaciones de trabajo (por ejemplo, eje de trabajo, punto de trabajo y plano de trabajo)
- aristas
- caras
- vértices
Tenga en cuenta que la selección de ventanas puede provocar una proyección duplicada de las geometrías de boceto, lo que puede causar problemas en el proceso de diseño. Se recomienda desactivar la visibilidad del boceto para evitar una proyección inesperada.

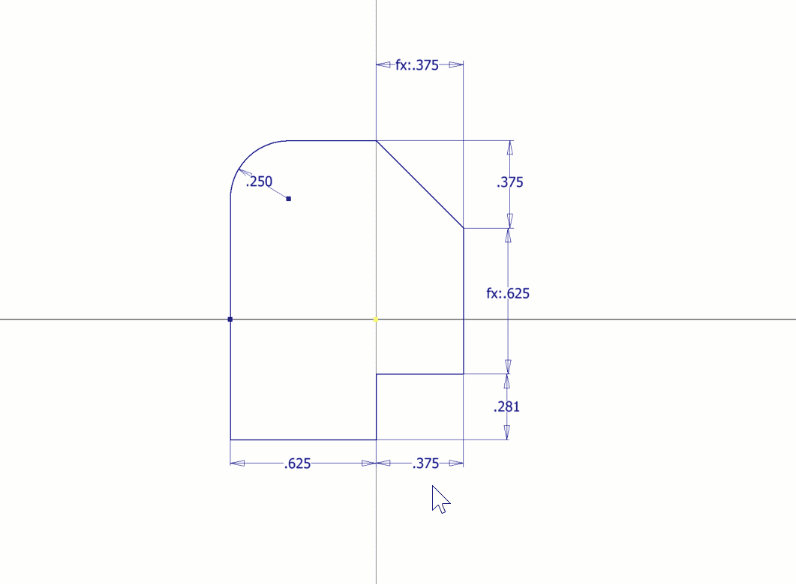

Colocación de cotas de boceto estabilizadas
Las cotas de boceto ahora permanecen en sus posiciones insertadas en relación con la geometría con la que están asociadas.
Presentación de Inventor® Ideas
Presentación de Inventor® Ideas
Para obtener más información, consulte Procedimiento para crear y editar bocetos.
