Mejoras de piezas

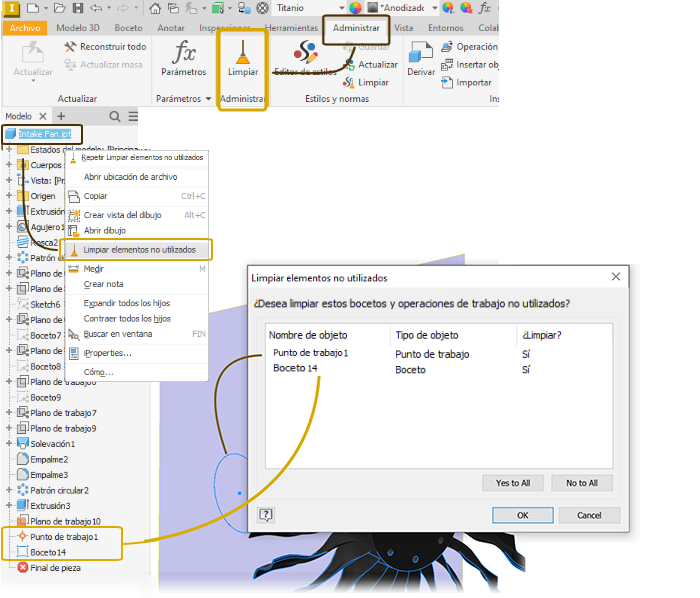

Limpiar bocetos y operaciones de trabajo no utilizados

Elimine de forma selectiva las operaciones de trabajo y los bocetos no utilizados mediante el nuevo comando Limpiar elementos no utilizados. Se muestra una lista de operaciones de trabajo y bocetos no utilizados, y solo se pueden seleccionar los que se desea limpiar. Las selecciones se resaltan en el lienzo.

Presentación de Inventor® Ideas

Para obtener más información, consulte Gestionar navegador de modelos

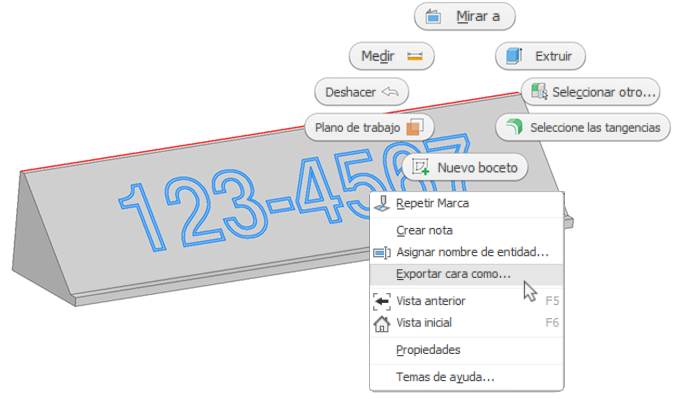

Exportar caras planas

El comando Exportar cara como ahora admite la exportación de caras individuales o varias caras a la vez. Cuando se seleccionan varias caras coplanares, la opción de exportación se muestra en el menú contextual de selección.

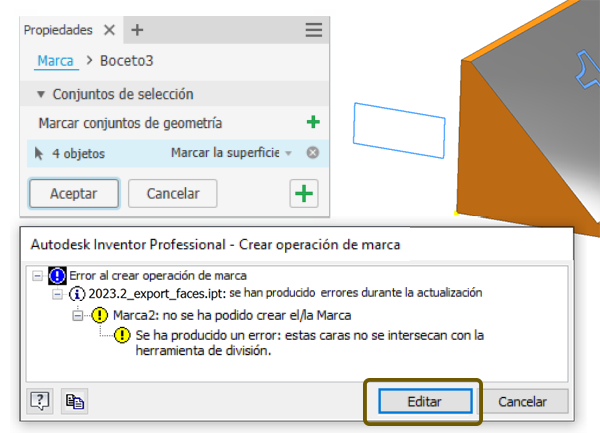

Operación de marca

Algunas condiciones pueden dar como resultado un mensaje de error, por ejemplo, cuando una edición hace que la geometría del boceto ya no se encuentre sobre la geometría del modelo. Cuando esto sucede, puede editar el boceto desde el cuadro de diálogo de error y resolver rápidamente el problema.

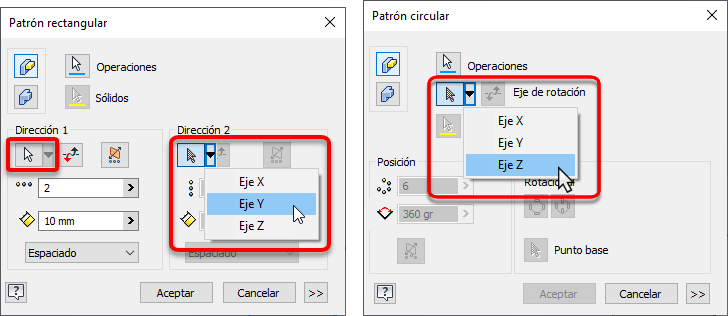

Patrones de operaciones

Los comandos de patrón de operaciones, Rectangular y Circular, ahora tienen un icono desplegable de opciones seleccionables que da acceso a los ejes de origen.

Presentación de Inventor® Ideas

Para obtener más información, consulte Para organizar operaciones de pieza en patrones.

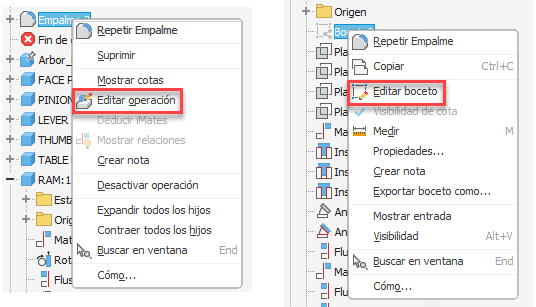

Teclas de método abreviado del menú contextual

Ahora es posible utilizar las teclas de método abreviado del menú contextual para editar bocetos u operaciones directamente. Seleccione una operación o un boceto, haga clic con el botón derecho y utilice la tecla de método abreviado. Están disponibles las siguientes teclas de método abreviado:

K Editar boceto
F Editar operación

Mejoras en la exportación de DXF/DWG de patrones planos

Se ha optimizado el trabajo con chapa y la exportación de texto de boceto para facilitar la edición posterior a la exportación.

La exportación de DXF/DWG de patrones planos ahora exporta texto de boceto como un objeto de texto que se puede leer o editar en el entorno DXF/DWG.
La exportación de DXF/DWG de patrones planos ahora exporta valores de parámetros y propiedades como objetos de texto.
El texto de los bloques de boceto se exporta como objetos de texto.

Presentación de Inventor® Forums

Para obtener más información, consulte Acerca de la exportación de caras y patrones planos de chapa
