Consulte las mejoras aplicadas al entorno de dibujo.

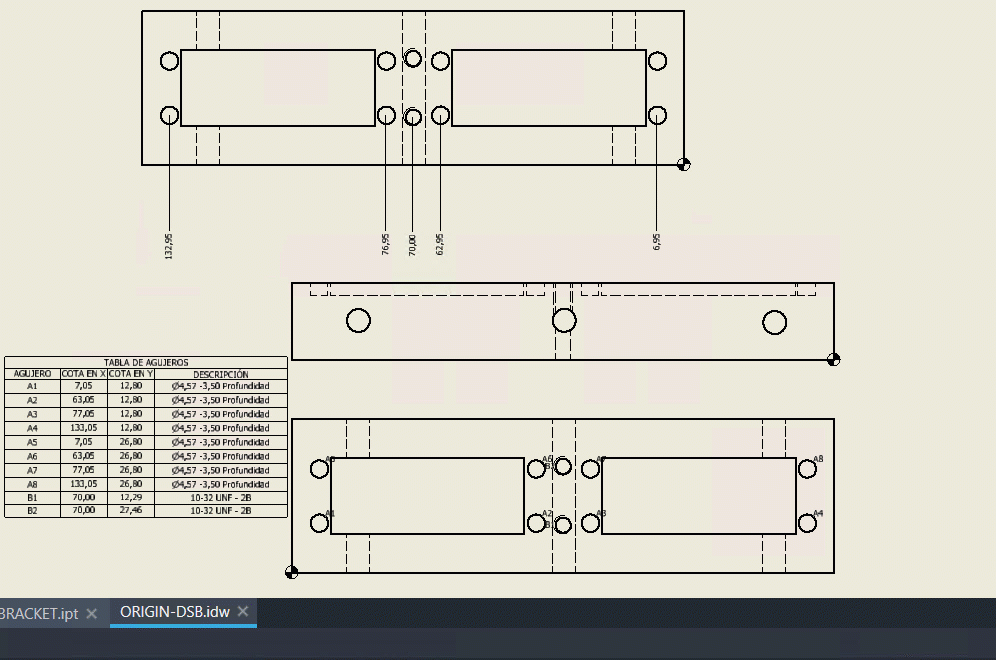

Indicación de origen
Ahora, las indicaciones de origen se pueden suprimir. Si las cotas utilizan la indicación de origen, también se suprimen esas cotas. Una solicitud le avisa de la supresión de la cota antes de que se lleve a cabo.
Suprima la indicación de origen utilizada con:
- Cotas por coordenadas
- Tablas de agujeros
- O bien, la indicación de origen en sí misma

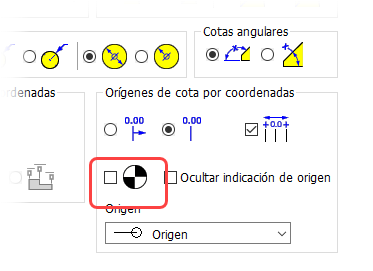

- Conjuntos de cotas por coordenadas, si la opción Estilo de cota
ficha Opciones Indicación de origen está seleccionada.
Para obtener más información, consulte Indicación de origen y Cambio de posición o aspecto de una indicación de origen o supresión de una indicación de origen.
Exportar solo dentro de los bordes del plano
En los dibujos de Inventor, es muy común crear vistas y listas de piezas fuera de los bordes del plano. Al guardar como archivo DWG de AutoCAD, todo lo que se guarda en el plano se exporta, mientras que al exportar a un archivo PDF, las anotaciones que se encuentren fuera de los bordes del plano se cortarán y no se incluirán en el PDF. En esta versión, se ha añadido la opción "Solo contenido de plano" al cuadro de diálogo Destino de exportación para permitir incluir solo contenido dentro de los bordes del plano al exportar a un archivo DWG. Tenga en cuenta que con esta opción seleccionada, se incluirá todo el objeto si su cuadro delimitador se encuentra dentro o parcialmente dentro del plano.Para obtener más información, consulte Para exportar datos a DWG.
