En primer lugar, asigne un nombre a una cara o una arista y, a continuación, cree una regla que añada las restricciones directamente a una cara o arista con esos nombres.
- En un archivo de pieza, haga clic con el botón derecho en la geometría que está o estará restringida para otra pieza y seleccione Asignar nombre.
- Introduzca un nombre descriptivo a la geometría restringida para facilitar su identificación en el editor de reglas.
- En el archivo de ensamblaje, en el cuadro de diálogo Editar regla de la ficha Modelo, seleccione varios nombres de pieza, haga clic con el botón derecho y seleccione Capture.Current.State (componentes Constraints.Add) en el menú contextual.
El editor de reglas se rellena con la nueva regla. La restricción se volverá a crear cada vez que se ejecute la regla.
Nota: Si no se ha asignado un nombre a la geometría en el archivo de pieza, el editor de reglas crea una designación genérica para la geometría.

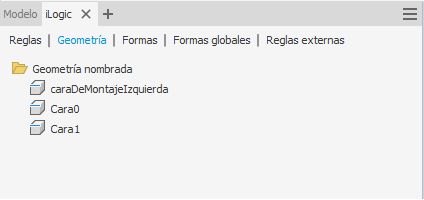

El nombre asignado se muestra en la ficha Geometría en el navegador de iLogic y en la geometría de la ventana gráfica (solo archivo de pieza).
Consejo: Controle la visualización de la ventana gráfica con el nombre asignado utilizando la opción del menú contextual Mostrar/Ocultar etiqueta.
Nota: No hay asociación entre el nombre asignado y el Editor de reglas. Si cambia un nombre asignado en un archivo de pieza, deberá volver a crear la regla o cambiar manualmente el nombre asignado en el Editor de reglas.
