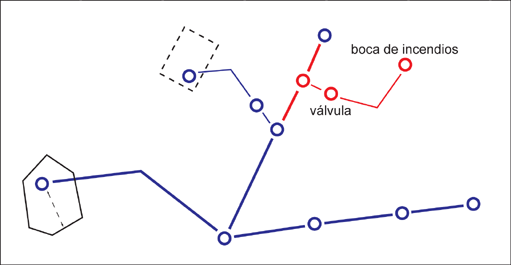

Use el flujo de trabajo Creación de boca de incendios para crear bocas de incendios que estén conectadas a la tubería principal con una tubería recta generada o con una tubería creada por usted.
También puede digitalizar una armadura en la tubería principal o una válvula en la tubería.
Si no se crea una armadura, el sistema crea un accesorio de tubería en la ubicación en la que la tubería se conecta a la tubería principal (regla de elemento).
- En el Explorador del modelo de sector, haga clic en el icono del Explorador de flujo de trabajo.
- Pulse con el botón derecho del ratón en Creación de boca de incendios.
- Pulse Ejecutar.
- Especifique un registro de referencia, si existe alguno.
- En Tubería desde boca de incendios a tubería principal, seleccione Tubería recta o Digitalizar una tubería.
Si elige Tubería recta, se le pedirá que seleccione la tubería principal en el dibujo. La acometida se crea como una proyección ortogonal en la tubería principal.
- Especifique si desea añadir una armadura o una válvula en la tubería principal.
- Pulse Aceptar.
- Siga las indicaciones.
- Pulse ESC para completar el flujo de trabajo.
Cuando termine de crear la geometría, el formulario de la clase de elemento se mostrará para que pueda añadir datos de atributos.
