Ejercicio 1: Exportación de un mapa al formato Autodesk SDF

El dibujo que se utiliza en la Lección 2: Limpieza de dibujos contiene datos de objeto. Los datos de objeto constan de atributos de objetos reales que representan los objetos de dibujo. Los datos de objeto se almacenan en el propio mapa y se asocian a objetos de dibujo individuales.

Al exportar objetos de dibujo, puede utilizar datos de objeto para crear clases de elementos en un archivo SDF. Las clases de elementos resultantes tienen propiedades que corresponden a los atributos de datos de objeto.

En este ejercicio, los ejes de calzada del dibujo poseen tres atributos de datos de objeto: Lanes, Speed_Limit y Surface.

Para exportar los objetos de dibujo a SDF

1. Abra el mapa Street_Centerlines.dwg que utilizó en la Lección 2: Limpieza de dibujos.
2. Haga clic en la ficha Salidagrupo Transferir datos del mapaDWG a SDF. Buscar
3. En el cuadro de diálogo Ubicación de exportación, realice las siguientes acciones:
   • Asegúrese de que Tipo de archivos esté establecido en Autodesk SDF (*.SDF).
   • Especifique una ubicación y un nombre de archivo para el archivo exportado.
   • Haga clic en Aceptar.
4. En el cuadro de diálogo Exportar, en la ficha Selección, asegúrese de que la opción Seleccionar todo esté seleccionada.

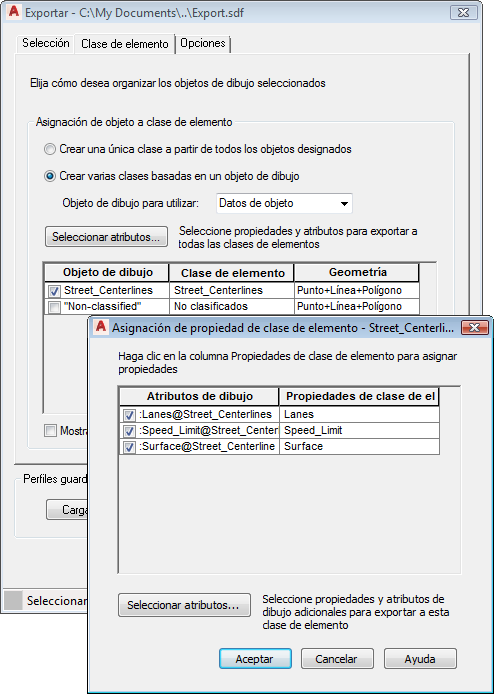

5. Haga clic en la ficha Clase de elemento y realice las siguientes acciones:
   • Haga clic en Crear varias clases basadas en un objeto de dibujo.
   • En Objeto de dibujo para utilizar, seleccione Datos de objeto.
   • En Objeto de dibujo, desactive la casilla No clasificados.
   • En Clase de elemento, haga clic en Street_Centerlines.
   • Haga clic en el botón Examinar que aparece en el campo.


   Los datos de objeto para Street_Centerlines cuentan con tres atributos: Lanes, Speed_Limit y Surface.

6. En el cuadro de diálogo Asignación de clase de elemento, realice las siguientes acciones:
   • Haga clic en Seleccionar atributos.
   • Expanda el elemento Datos de objeto para ver los atributos que se convertirán en propiedades de la nueva clase de elemento.
   • Haga clic en Aceptar para volver al cuadro de diálogo Exportar.
7. Haga clic en Aceptar para exportar los objetos de dibujo al archivo SDF.

Utilice la ventana Conexión de datos para conectarse al archivo SDF resultante.

Puede editar los elementos en el archivo SDF mediante los comandos de AutoCAD.

Para continuar con el aprendizaje, vaya al Ejercicio 2: Publicación de un mapa en un archivo DWF.
