En elementos lineales, puede especificar que la etiqueta de un elemento siga la curva de la línea. Por ejemplo, el nombre de los ríos se puede mostrar a lo largo de sus meandros y sus curvas. En este ejercicio, utilizará la función Colocación avanzada para etiquetar los arroyos del mapa.
Nota: En este ejercicio se utiliza el mapa que editó en el Ejercicio 2: Uso de una expresión para precisar las etiquetas.
Para mostrar texto a lo largo de una curva
- Abra el mapa que editó y guardó en los ejercicios anteriores.
Utilizó Guardar como para guardar el mapa con otro nombre.

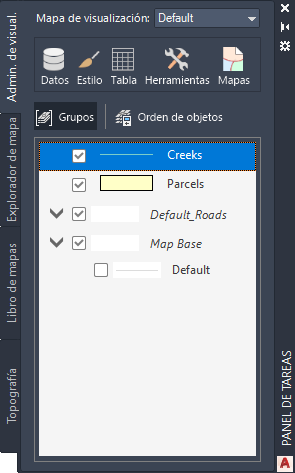

- En el Panel de tareas, cambie al Administrador de visualización, si aún no se ha mostrado.
- Seleccione la capa Creeks y haga clic en Estilo.
- En el Editor de estilos, haga clic en la celda situada bajo Estilo en la mitad inferior de la ventana.
- En el cuadro de diálogo Estilo de línea, cambie el Color a azul o verde. A continuación, haga clic en Aplicar y Cerrar.
- En el Editor de estilos, haga clic en la celda situada bajo Etiqueta de elemento en la mitad inferior de la ventana.
- En el cuadro de diálogo Estilo de etiqueta, realice las siguientes acciones:
- Haga clic en Añadir etiqueta.
- En Contenido de texto, seleccione NAME.
- En Color de fondo de texto, seleccione Sin color.
- En Avanzadas asegúrese de que la Posición de etiqueta está definida como Repetir.
- Haga clic en Aplicar y, a continuación, en Cerrar.
- Cierre el Editor de estilos.
Resultado
Amplíe para ver los nombres de los arroyos en el mapa.
Para proseguir en este aprendizaje, vaya al Ejercicio 4: Adición de texto estático.
