Mover y girar un plano de sección con un gizmo

Mover un plano de sección con un gizmo

1. Haga clic en la ficha Herramientas de sección > panel Modo > Planos.

2. Haga clic en el menú desplegable Plano actual del panel Parámetros de planos y seleccione el plano que desea usar, por ejemplo, Plano 3.

   Este plano se convierte en el actual.

3. Si el gizmo de desplazamiento no está visible en la vista de escena, vaya al panel Transformar > Mover.

4. Arrastre el gizmo para mover el plano actual donde lo necesite.

   Sugerencia: Los brazos y las caras perpendiculares mueven el plano actual y el gizmo. Los brazos y las caras paralelos mueven solo el gizmo.

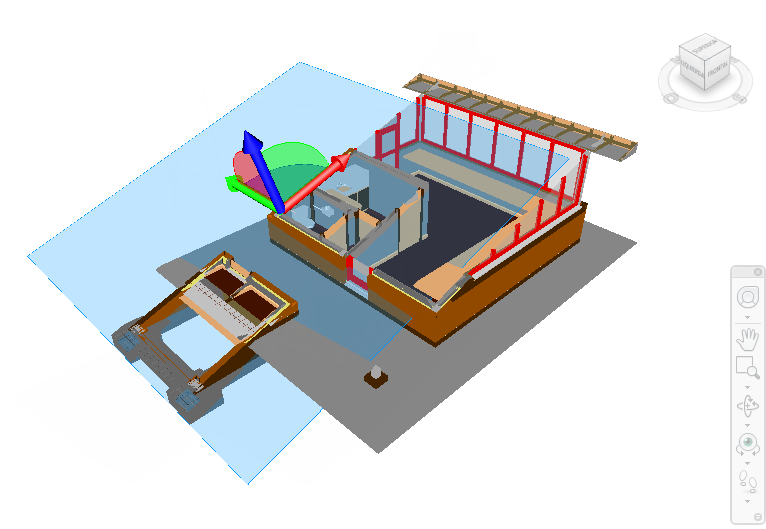

Girar un plano de sección con un gizmo

1. Haga clic en la ficha Herramientas de sección > panel Modo > Planos.

2. Haga clic en el menú desplegable Plano actual del panel Parámetros de planos y seleccione el plano que desea usar, por ejemplo, Plano 3.

   Este plano se convierte en el actual.

3. Haga clic en la ficha Herramientas de sección > panel Transformar > Girar.

4. Arrastre el gizmo para girar el plano actual donde lo necesite.

   Sugerencia: Los arcos perpendiculares giran el plano actual y el gizmo. Los arcos paralelos giran solo el gizmo. Los brazos mueven solo el gizmo.
