Orientación en un espacio de trabajo 3D

Aunque Autodesk Navisworks utiliza el sistema de coordenadas X, Y, Z, no hay una regla estricta que establezca a qué dirección "apunta" cada uno de estos ejes.

Autodesk Navisworks lee los datos necesarios para determinar qué dirección es "arriba" y cuál es el "norte" directamente de los archivos cargados en la escena. Si no fuera posible, por defecto, el eje Z representa "arriba" y el eje Y la dirección "norte".

Es posible cambiar las direcciones "arriba" y "norte" del modelo completo (orientación universal), y la dirección hacia "arriba" del punto de vista actual (vector de punto de vista arriba).

Nota: La modificación del vector de punto de vista arriba afecta a la navegación en los modos que dependen de la dirección "arriba" del punto de vista actual, por ejemplo, en el modo Paseo, Órbita restringida y Órbita. También repercute en las vistas de sección.

Alinear el vector de punto de vista arriba con la vista actual

  1. En la Vista de escena, haga clic con el botón derecho para abrir el menú contextual.
  2. Haga clic en Punto de vista > Configurar punto de vista > Configurar.

Alinear el vector de punto de vista arriba con los ejes predefinidos

  1. En la Vista de escena, haga clic con el botón derecho para abrir el menú contextual.

  2. Haga clic en Punto de vista > Definir punto de vista arriba.

  3. Haga clic en uno de los ejes predefinidos. Elija una de las opciones siguientes:

    • Definir arriba + X
    • Definir arriba - X
    • Definir arriba + Y
    • Definir arriba - Y
    • Definir arriba + Z
    • Definir arriba - Z

Cambiar la orientación universal

  1. Haga clic en la ficha Inicio > panel Proyecto > Opciones de archivo .

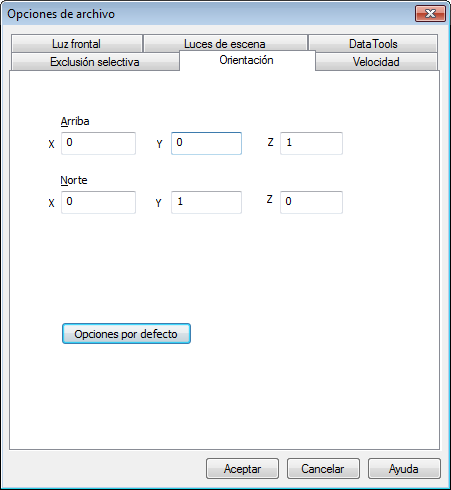

  2. En el cuadro de diálogo Opciones de archivo > ficha Orientación, especifique los valores para ajustar la orientación del modelo.

  3. Haga clic en Aceptar.
