Utilice los puntos de borde sobre la marcha para inspeccionar manualmente el límite de una superficie. Para medir un punto de borde se tiene que tomar un punto en la superficie cerca del borde que se desea inspeccionar, seguido de un punto sobre el borde.
Para sondear puntos de borde sobre la marcha:
- Abra un grupo de Grupo de borde sobre la marcha.
- Haga clic en la pestaña de Formulario > panel de Bordes > Punto sobre la marcha. Se muestra el cuadro de diálogo Puntos de Borde Sobre la Marcha.
- Sondee un punto en la superficie, cerca del borde que va a inspeccionar.

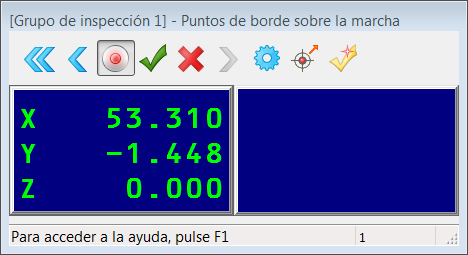

En la vista CAD, se visualiza un triángulo amarillo sobre la pieza que indica dónde hay que sondear el borde de la superficie. Las coordenadas del punto se muestran a la izquierda del cuadro de diálogo Puntos de Borde Sobre la Marcha.

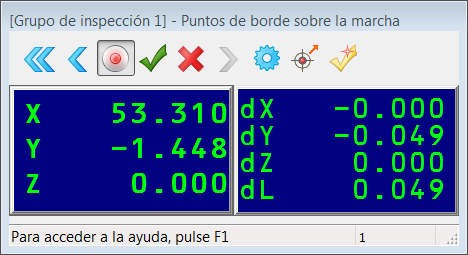

- Mueva la sonda a la posición que indica el triángulo amarillo y capture el punto. La desviación del punto de borde desde el nominal CAD se muestra a la derecha del cuadro de diálogo Puntos de Borde Sobre la Marcha.
El color del valor de dL y el triángulo que se visualiza en la vista CAD indican si el punto está dentro (verde), por debajo (azul) o por encima (amarillo) de la tolerancia.
- Haga clic en el botón de
para guardar las mediciones del punto de borde y sondear el siguiente punto de borde.
- Repita los pasos 4 a 5 para medir más puntos de borde.
- Cuando haya terminado, haga clic en el botón de
para guardar los puntos y cerrar el cuadro de diálogo.
Para ver los detalles de una medición, seleccione un punto del grupo de inspección y haga clic en la pestaña de Info.
