Utilice las sondas y las herramientas, y defina la configuración que se utilizará en la inspección.
La función y el contenido de la pestaña dependen del tipo de dispositivo de medición especificado en la cinta de opciones ().
Según sea el tipo de máquina y el protocolo, podrá utilizar la pestaña de Máquina para lo siguiente:
- sin conexión a un dispositivo de medición: especifique los componentes de la sonda para el simulador de programas. La pestaña Máquina está inhabilitada para MCC manuales que estén desconectadas.
- conexión con un protocolo de dispositivo o con el protocolo I++ de Client Tool: vea el estado de calibración de las sondas y administre las calibraciones de cada sonda. En máquinas CNC, también puede especificar y administrar cambiadores.
- conexión con el protocolo I++: modele sondas para el simulador, además de seleccionar sondas y posiciones. En primer lugar, debe calibrar las sondas en el servidor I++.
- Máquinas OMV: especifique el dispositivo de medición, la sonda y las herramientas sonda. También puede simular la inspección.
Vista de la sonda
En Vista de la sonda, se muestran los detalles del dispositivo de medición que se utilizará cuando se creen inspecciones para máquinas CNC y MCC manuales.

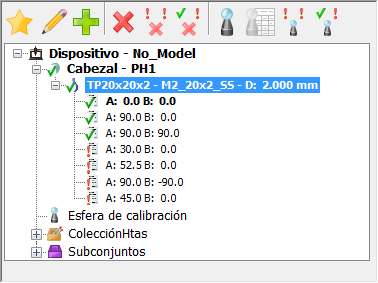

Vista de la sonda
Cuando el documento está conectado al dispositivo de medición, la vista muestra la configuración actual del dispositivo. Cuando el documento está desconectado del dispositivo de medición, se puede utilizar cualquier configuración de máquina en la vista.
La Vista de la sonda incluye lo siguiente:
- Barra de herramientas de Vista de la sonda
- Sección de Modelo de máquina (para máquinas CNC).
- Sección de Cabezal de la sonda
- Sección de Herramienta sonda
- Sección de Posiciones de sonda (al utilizar un cabezal regulable)
- Sección de Subensamblajes (para máquinas CNC)
Cuando el documento está conectado a la MMC usando el dispositivo o el protocolo I++ de Client Tool, también se muestra lo siguiente:
- Iconos que indican si la sonda y la posición de la sonda están calibradas
o no
. Si la opción de Usar la configuración de la tolerancia de forma está activada, se incorpora un icono adicional
, que indica si la sonda o la posición están calibradas, pero fuera de la tolerancia de forma especificada.
- La última fecha de calibración de la sonda o la posición seleccionada; el diámetro efectivo o nominal del palpador y el estado de calibración de la sonda o la posición seleccionada.
Barra de herramientas de Vista de la sonda
Especifique y calibre sondas para máquinas CNC o MMC manuales en el documento y, a continuación, calibre los ensamblajes de la sonda.
Las opciones disponibles dependen de si el documento está conectado al dispositivo de medición y del protocolo de conexión.
- Activar
: cambie la sonda activa o la posición de sonda activa de la nueva sonda o la posición de sonda seleccionada en la lista de Colecciones de htas.
Se incorpora el nombre de la sonda nuevo en negrita a la cabecera de la lista.
- Editar
: modifique el ensamblaje de herramienta sonda seleccionado. Se abre el cuadro de diálogo de Ensamblaje de herramientas sonda.
- Añadir
: cree nuevas posiciones de sonda.
-
Borrar
: elimine el elemento seleccionado.
-
Borrar posiciones no calibradas
: elimine todas las posiciones de sonda no calibradas en el elemento seleccionado.
-
Borrar todas las posiciones
: elimine todas las posiciones de sonda en el elemento seleccionado.
-
Calibrar
: calibre el elemento seleccionado:
- Modo de calibración Completo: se abre el Asistente de Calibración de la sonda.
- El modo de calibración Simple: se abre el cuadro de diálogo de Calibración y posiciones. Utilícelo para calibrar la sonda con un único punto.
Nota: Para cambiar el modo de calibración, utilice la página de Calibración del cuadro de diálogo de Opciones.
-
Usar nominales
: utilice el desfase nominal del elemento para calibrar el cabezal de la sonda o la herramienta sonda.
Si ha seleccionado:
- el cabezal de la sonda, se abre el cuadro de diálogo de Dirección de montaje del cabezal de la sonda;
- la herramienta sonda o una orientación de herramienta con el cabezal de la sonda sin calibrar, se abre el cuadro de diálogo de Dirección de montaje del cabezal de la sonda.
- la herramienta sonda o una orientación de herramienta con el cabezal de la sonda calibrado, se marca el elemento como calibrado.
Nota: Este botón solo está disponible cuando el modo de calibración Simple está seleccionado en la página de Calibración del cuadro de diálogo de Opciones.
-
Calibrar posiciones no calibradas
: calibrar todas las posiciones de sonda no calibradas en el documento.
Se abre el cuadro de diálogo de Calibración batch de las posiciones de la sonda. Haga clic en Iniciar para calibrar las posiciones que estén sin calibrar.
- Calibrar todas las posiciones
: calibre todas las posiciones de sonda en el documento.
Para ordenar las posiciones de la sonda, haga clic con el botón derecho en una sonda y seleccione una opción del menú contextual. Seleccione la opción de:
- Restablecer para cancelar las opciones de orden seleccionadas.
- Tener en cuenta calibración para recoger en una lista todas las orientaciones calibradas seguidas de las que están sin calibrar.
- Ángulo A primero para ordenar las orientaciones según el tamaño de sus ángulos A.
- Ángulo B primero para ordenar las orientaciones según el tamaño de sus ángulos B.
- Orden ascendente para ordenar los ángulos en orden de tamaño ascendente.
- Orden descendente para ordenar los ángulos en orden de tamaño descendente.
Cuando el documento está conectado al dispositivo de medición con el protocolo de servidor I++, la vista de la sonda recoge todas las sondas del servidor. Puede seleccionar la sonda y la posición de la sonda activas con la barra de herramientas de vista de la sonda, pero tiene que configurar y calibrar las sondas con el servidor I++.
