Ejemplo de creación de una elipse

En este ejemplo se explica cómo crear una elipse con la pestaña de Editor de curvas.

1. Haga clic en la pestaña de Editor de curvas > panel de Crear > Curvas > Elipse, que adjunta una elipse al cursor.



2. Haga clic para localizar el centro de la elipse o introduzca las coordenadas en en la barra de Estado para abrir el cuadro de diálogo de Elipse.

   PowerMill también dibuja una elipse.



   La elipse es amarilla y tiene:

   • controladores azules que permiten editar la Longitud del eje principal y la Longitud del eje menor gráficamente.
   • puntos azules que muestran el número y la posición de los puntos en cada cuadrante.
   • un círculo azul en el centro que permite editar la posición de la elipse gráficamente.
3. Introduzca los valores adecuados, por ejemplo:
   1. En Longitud del eje principal introduzca 20.
   2. En Longitud del eje menor introduzca 10.
   3. En Puntos en cada cuadrante introduzca 20.
   4. Haga clic en el botón de Aceptar para crear la elipse.



   Haciendo clic en Aceptar se crea una curva spline que no se puede editar.

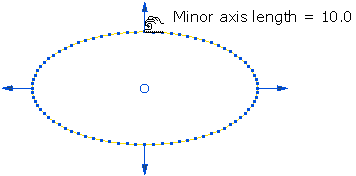

O bien, puede crear la elipse gráficamente. Por ejemplo, si selecciona el controlador de la longitud del eje menor (el cursor cambia a ) y lo arrastra a su posición nueva, se cambia la longitud.

Es posible mover la elipse seleccionando el controlador del centro (el cursor cambia a ) y arrastrándolo a una posición nueva.
