Ejemplo de transformación circular

En este ejemplo se explica cómo crear rotaciones múltiples en una trayectoria utilizando un patrón circular.

Utiliza el modelo Blisk_Simple.dgk de la carpeta de Ejemplos con una trayectoria de acabado de álabes como trayectoria activa. La cara XY es el plano de trabajo principal.

1. Haga clic en la pestaña de Edición de trayectoria > panel de Editar > Transformar para mostrar la pestaña Transformar la trayectoria.
2. Haga clic en la pestaña de Transformar la trayectoria > panel de Transformar > Transformaciones múltiples para abrir el cuadro de diálogo de Transformaciones múltiples.

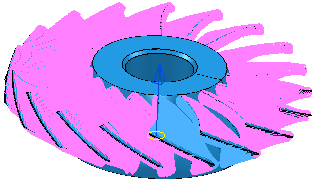

3. Seleccione la pestaña de Circular y en Número introduzca 18.

   Las trayectorias deberían rotarse alrededor del centro del cubo, si es así, vaya al paso 4. Si las trayectorias no se rotan alrededor de su centro, vaya al paso 3.

4. Haga clic en e introduzca las coordenadas 0 0 0 en en la barra de Estado y pulse la tecla de introducir.
5. Haga clic en Aceptar.



6. Cambie el plano de trabajo principal a la cara YZ .

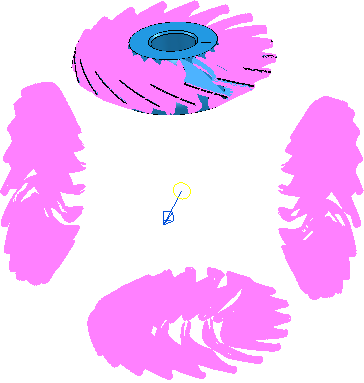

7. En la pestaña de Circular:
   1. en Número introduzca 4.
   2. en Radio introduzca 600.
   3. Haga clic en e introduzca las coordenadas 0 0 -400 en en la barra de Estado y pulse la tecla de introducir.
   4. Haga clic en Aceptar.



8. Haga clic en la pestaña de Transformar la trayectoria > panel de Finalizar > Aceptar para aceptar los cambios y crear las trayectorias duplicadas.
