Redistribuir la curva

Utilice el cuadro de diálogo de Redistribuir la curva para redistribuir los puntos a lo largo de una curva Bézier. El punto inicial y el punto final están en la misma posición y tienen la misma dirección de tangencia que antes; los puntos restantes están distribuidos en intervalos equidistantes entre los puntos inicial y final.

Nota: Debido a que la redefinición de una curva usa números de puntos, a menudo es útil mostrarlos haciendo clic en la pestaña de Herramientas de curva> grupo Dibujar > Números de puntos.

Este cuadro de diálogo presenta lo siguiente:

• Redistribuir entre — Determina qué porción de la curva Bézier desea redistribuir. Para ver un ejemplo, consulte Reducir el número de puntos en una curva.

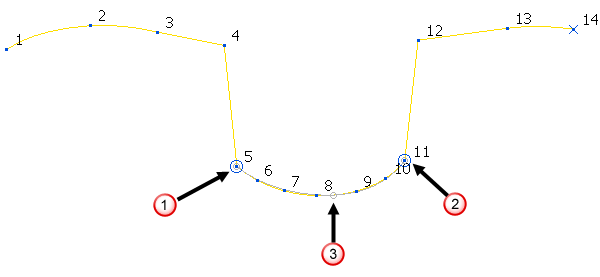

  Punto inicial

  Punto final

  Con un Número de puntos en rango de 3 se sustituyen aquí los puntos 6-10 con un punto.

• Punto inicial — Introduzca el número del punto en el que desea que la redistribución se inicie.
• Seleccionar inicio — Haga clic para seleccionar el punto inicial interactivamente. El cursor cambia a . Después haga clic en el punto en el que desea iniciar la redistribución.
  • Punto final — Introduzca el número del punto en el que desea que la redistribución finalice.
• Seleccionar final — Haga clic para seleccionar el punto final interactivamente. El cursor cambia a . Después haga clic en el punto en el que desea finalizar la redistribución.
• Número de puntos en rango — Introduzca el número de puntos en la curva redistribuida. Se incluyen los puntos inicial y final, de forma que el valor mínimo es 2. Los puntos están uniformemente distribuidos a lo largo de la curva.

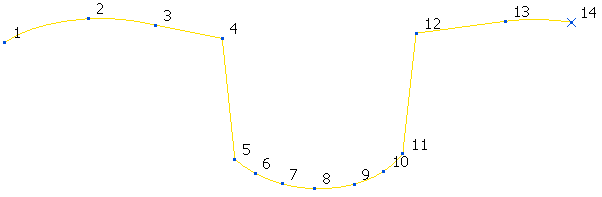

  Por ejemplo, con esta curva:



  1. Introduzca un Punto inicial de 5.
  2. Introduzca un Punto final de 7.
  3. Introduzca un Número de puntos en rango de 7.

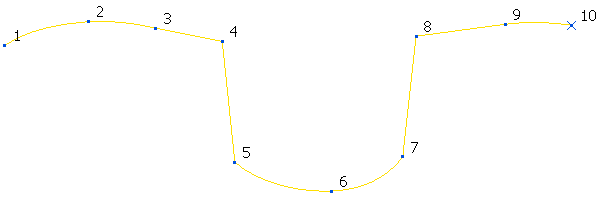

  4. Haga clic en Aplicar para obtener:



• Ignorar puntos — Al redistribuir los puntos a lo largo de la curva, puede que haya puntos específicos, por ejemplo, aquellos con una posición o direcciones de tangencia específicas, que desee mantener. Los puntos seleccionados no cambian durante el cálculo de redistribución de puntos. Para ver un ejemplo consulte Ignorar puntos al redistribuir puntos en una curva.

  El Número de puntos en rango excluye los puntos seleccionados aquí. Así que, con 4 puntos ignorados y un Número de puntos en rango de 10, se acaba con 14 puntos en la curva. El punto inicial, el punto final y los 4 puntos ignorados están en la misma posición y tienen la misma dirección de tangencia que antes; los 8 puntos restantes están distribuidos en intervalos equidistantes entre los puntos inicial y final.

• Seleccionar los puntos — Haga clic para abrir el cuadro de diálogo de Seleccionar los puntos, que permite seleccionar los puntos que posteriormente puede editar o borrar.
• Selecc. discontinuidades — Haga clic para seleccionar los puntos con las discontinuidades de la tangente (donde la tangente antes del punto es distinta a la tangente después del punto).

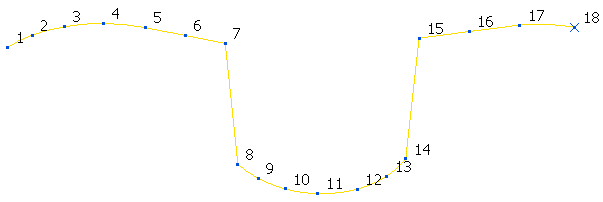

  En este ejemplo:

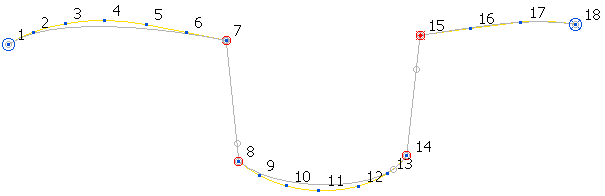

  Haciendo clic en Seleccionar continuidades se seleccionan los puntos 7, 8, 14, y 15.



• Deseleccionar todo — Haga clic para deseleccionar todos los puntos seleccionados.

  Haga clic en Deseleccionar todo para convertir esto:



  en esto:



Información — Mantenga el cursor sobre los puntos para obtener el globo de ayuda.
