Ejemplo de crear un plano de trabajo desde 3 puntos de arco

Este ejemplo explica cómo crear un plano de trabajo en el centro de un agujero, con el eje Z alineado con el agujero.

1. Haga clic en la pestaña de Plano de trabajo > panel de Crear > Desde 3 puntos de arco. Se accede a la pestaña de Crear plano de trabajo.

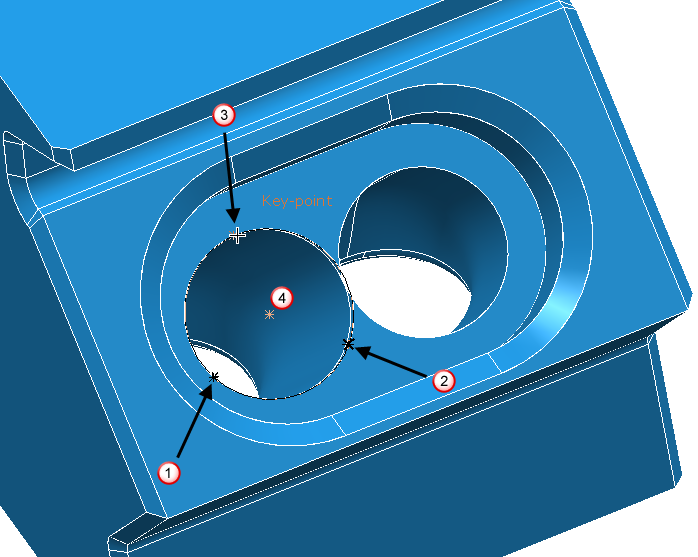

2. Haga clic en los tres puntos de la circunferencia del círculo que definen el agujero (los puntos , , y ).



   PowerMill calcula el centro del círculo (punto ) que determina el origen del plano de trabajo y abre el cuadro de diálogo de Confirmar origen.

3. Haga clic en Aceptar.

   Puede modificar la posición del origen en este cuadro de diálogo.

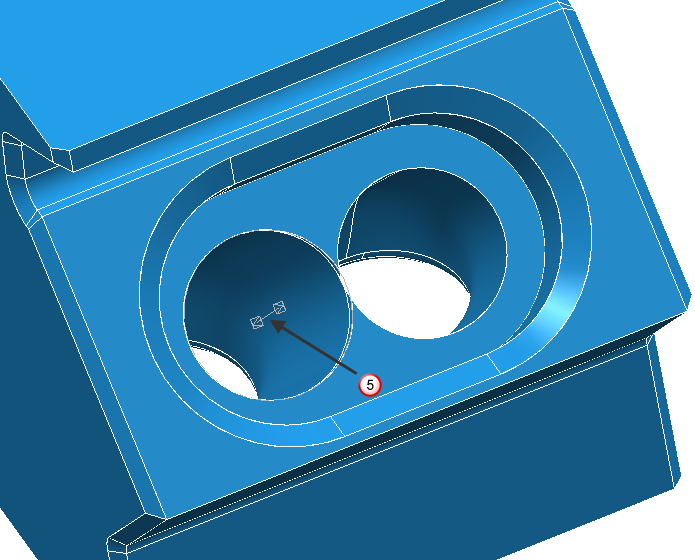

4. En el área gráfica, seleccione la dirección del eje Z (). Hay dos opciones, ya sea dentro o fuera del agujero.



   Se crea el plano de trabajo y se cierra la pestaña de Crear plano de trabajo.
