Utilice la página de Rango de proyección para especificar un rango de proyección manual cuando el rango de proyección automático no es adecuado para piezas complejas.
Rango de proyección
Automático — Determina automáticamente el rango de proyección. Esta opción es adecuada para la mayoría de piezas complejas.
Manual — Especifique manualmente el rango de proyección al especificar una distancia mínima y máxima. Resulta útil para piezas más complejas en las que la opción Automático proyecta geometría que no se desea mecanizar. Al especificar una distancia mínima y máxima, puede omitir la geometría no deseada en la proyección para centrar la atención exclusivamente en la geometría que desea mecanizar.
- Distancia mínima — La distancia desde la referencia en la que debería comenzar la proyección.
- Distancia máxima — La distancia desde la referencia en la que debería terminar la proyección.

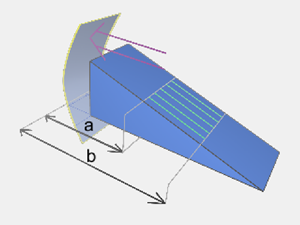

La distancia entre la Distancia mínima (a) y la Distancia máxima (b) es la región en la que se produce la proyección y el área en que se genera la trayectoria.
