Utilice el cuadro de diálogo de Insertar y editar empalmes para insertar y editar los arcos en una curva compuesta que contenga líneas y arcos.
Haga clic en la pestaña de Herramientas de curva > panel de Segmentos > Insertar/editar empalmes para abrir el cuadro de diálogo de Insertar y editar empalmes.
Este cuadro de diálogo presenta lo siguiente:
Introducir el valor del radio — Introduzca el radio del empalme.
Si selecciona un punto específico o el centro del arco, el empalme solo se aplica a ese punto o arco.
Comenzando con esta curva:

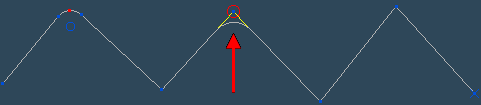

Seleccionando un punto e introduciendo un radio se obtiene lo siguiente:
Si no selecciona ningún punto o arco, el empalme se aplica a:
- Cualquier punto entre dos líneas y cualquier tramo de arco existente, si selecciona la pestaña de Seleccionado.

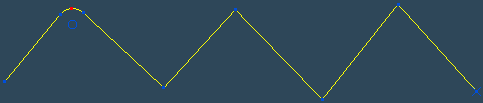

Comenzando con esta curva:

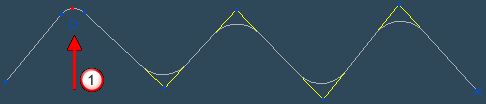

Introducir un radio en la pestaña de Seleccionados da lugar a lo siguiente:
Se edita el empalme en
y se añaden empalmes en puntos entre dos líneas. - Cualquier punto que tenga una discontinuidad de tangencia, si selecciona la pestaña de Todas las discontinuidades.
Comenzando con esta curva:

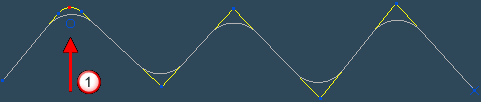

Introducir un radio en la pestaña de Todas las discontinuidades da lugar a lo siguiente:
El empalme en
no cambia.
