Utilice la página Acabado de apoyo para crear una trayectoria de mecanizado de material residual que dejan las trayectorias de acabado anteriores.
Ángulo de umbral: introduzca el talud de la superficie, medido desde la horizontal, que determina la división entre las zonas planas y pendientes.
Zonas pendientes: las opciones para generar la trayectoria sobre zonas pendientes del modelo.
Zonas planas: las opciones para generar la trayectoria sobre zonas planas del modelo.
Tipo de segmento: especifica el tipo de trayectoria que se genera sobre el modelo.

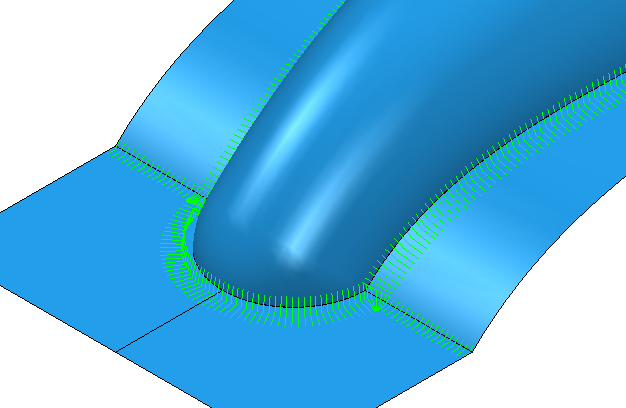

- Coser: crea una trayectoria que se ejecuta a través de las líneas de trazado del modelo.

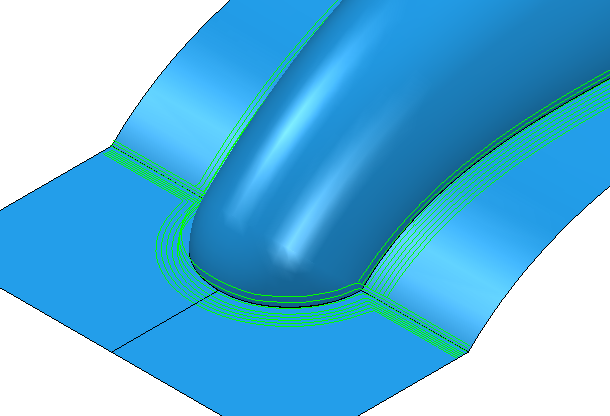

- A lo largo: crea una trayectoria que se ejecuta a lo largo de las líneas de trazado del modelo. El paso lateral se ajusta para permanecer siempre dentro del área de material de apoyo, de modo que no se vea afectado el acabado de la superficie del área circundante. El paso lateral máximo se produce en la parte más ancha del material de apoyo. Si se reduce el material de apoyo, los pasos laterales se acercan. De esta manera, queda menos material para cortar en cada paso lateral y puede que se ocasione frotación de la herramienta en la pieza.
- Multibitangente: crea una trayectoria que se ejecuta a lo largo de las líneas de trazado de un modelo. Se mantiene un paso lateral constante en toda el área del material de apoyo. El paso lateral constante ofrece mejores condiciones de corte, como el espesor constante de la viruta. Si se reduce el material de apoyo, las pasadas más externas pueden invadir el área circundante ya mecanizada, lo que puede provocar marcas en el acabado de la superficie.
- Ninguna: no se genera ninguna trayectoria sobre la zona plana o pendiente del modelo.
Paso lateral: introduzca la distancia entre pasadas de mecanizado sucesivas.
Dirección de corte: seleccione una Dirección de corte de las siguientes:
- Concurrente: seleccione para crear trayectorias utilizando únicamente mecanizado con fresado concurrente, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Convencional: seleccione para crear trayectorias utilizando únicamente mecanizado con fresado convencional o fresado ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Cualquiera: seleccione para crear trayectorias utilizando tanto el mecanizado con fresado convencional como el de fresado concurrente. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.
Corte ascendente: las esquinas de las zonas pendientes se mecanizan de forma descendente por defecto. Marque esta casilla para cambiar el orden de las trayectorias de forma que las esquinas de las zonas pendientes se mecanicen de forma ascendente. El mecanizado ascendente puede reducir la vibración de la herramienta y permite obtener un mejor acabado de la superficie.
Prioridad: seleccione las zonas que hay que mecanizar primero.
- Primero superior: seleccione esta opción para mecanizar descendiendo desde las zonas superiores.
- Primero pendientes: seleccione esta opción para mecanizar las zonas pendientes antes que las zonas planas.
Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.
Espesor — Introduzca la cantidad de material a dejar en la pieza. Haga clic en el botón de Espesor
para que el recuadro de Espesor se divida en Espesor radial
Espesor axial
. Utilícelos para especificar valores independientes de Espesor radial y axial. Valores de Espesor radial y axial distintos son útiles para piezas ortogonales. Es posible utilizar un espesor independiente en piezas con paredes inclinadas, aunque es más difícil predecir los resultados.
Espesor radial — Introduzca el desfase radial de la herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las paredes verticales.
Espesor axial — Introduzca el desfase de la herramienta, únicamente en la dirección del eje de herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las caras horizontales.
Espesor de componente — Haga clic para mostrar el cuadro del diálogo de Espesor de componente , que permite especificar los espesores de las distintas superficies.
