Creación de una rosca exterior

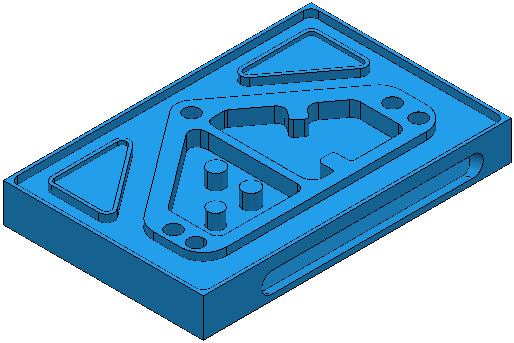

El ejemplo explica cómo crear una rosca exterior en un saliente. Se utiliza el modelo 2DExample.dgk de los ejemplos de la carpeta de Examples.

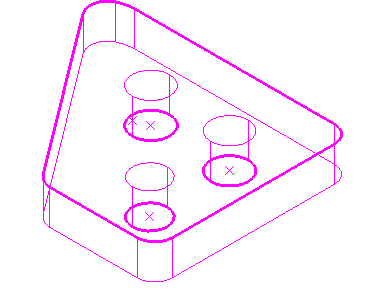

  1. Cree un grupo de figuras con tres salientes.

    Puede crear una cajera con tres salientes.

  2. Calcule el bloque y cree la herramienta fresa de rosca.
  3. Haga clic en la pestaña de Inicio > panel de Crear trayectorias > Trayectorias para abrir el cuadro de diálogo del Selector de estrategias.
  4. Seleccione la pestaña de Mecanizado de figuras, seguido de la opción de Roscado por interpolación exterior de figuras.
  5. En la página de Roscado por interpolación exterior de figuras:
    1. Seleccione un Tipo profund. de Figura.
    2. Introduzca una Dist. seguridad de 0.
    3. Introduzca 3 Giros.
    4. Introduzca un Paso de 2.

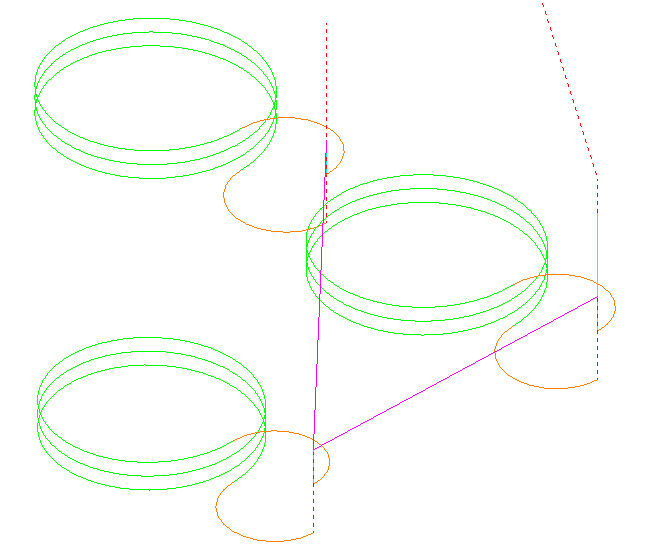

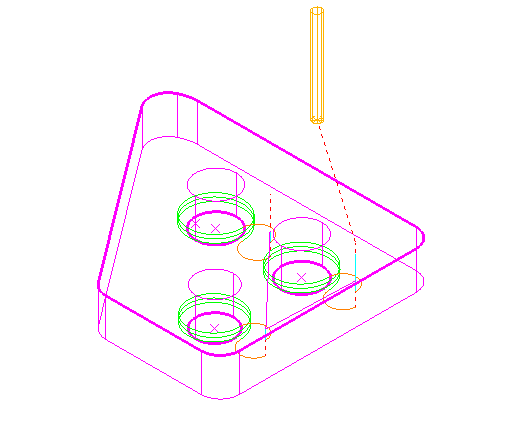

    5. Haga clic en Calcular.

    En detalle:

Tema principal: Descripción general del roscado por interpolación exterior de figuras
