Ejemplo de la dirección según X unidireccional en Y (mecanizado de modelo)

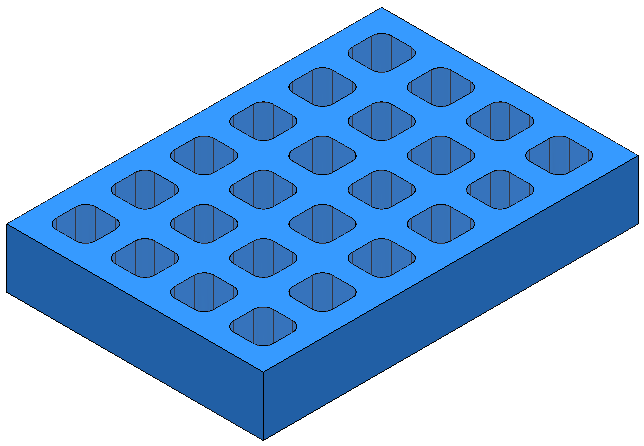

En este ejemplo se muestra cómo crear una trayectoria de desbaste con una orden de trayectoria a lo largo de X, unidireccional en Y. Para ello, se utiliza el modelo 3D_Pockets.dgk de la carpeta de Ejemplos.

1. Calcule el bloque y cree una herramienta Esférica de 10 mm.
2. Haga clic en la pestaña de Inicio > panel de Configuración de trayectoria > Conexiones de trayectoria para mostrar el cuadro de diálogo de Conexiones de trayectoria.
3. En el cuadro de diálogo de Conexiones de trayectoria:
   1. Seleccione la pestaña de Puntos inicial y final.
   2. Para el Punto inicial, en Utilizar seleccione Absoluto.
   3. Introduzca las Coordenadas de 0, 0, 10.
   4. Haga clic en Aceptar.
4. Haga clic en la pestaña de Inicio > panel de Crear trayectorias > Trayectorias para abrir el cuadro de diálogo del Selector de estrategias.
5. En la categoría de Desbaste 3D, seleccione la estrategia de Desbaste del modelo y haga clic en Aceptar.
6. En la página de Orden, seleccione Nivel de la lista de Ordenar por, y:
   1. Cambie el Criterio a .
   2. Cambie el Nombre a Desfase_AH_Según_X_Unidir_Y.
   3. Haga clic en Calcular.

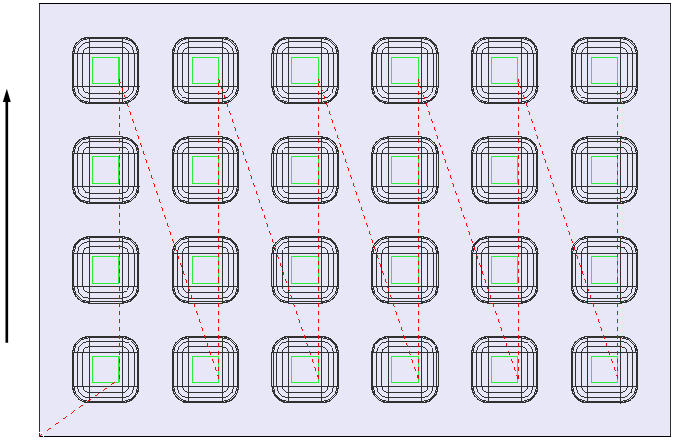

      Los movimientos de unión muestran el efecto de la clasificación.

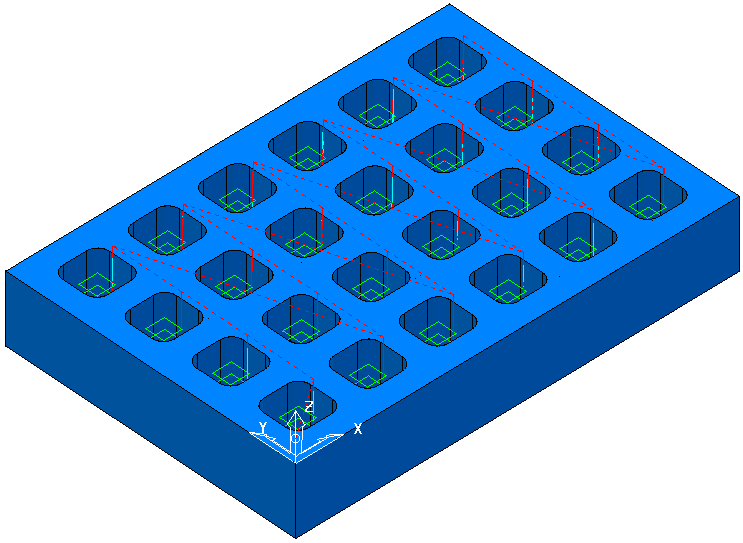

      En la vista isométrica:
