Entradas, salidas y uniones muestra un resumen de las entradas, salidas y uniones utilizadas para calcular la trayectoria.
Añadir a discontinuidades del eje de herramienta — Cuando se selecciona, inserta entradas, salidas y uniones entre segmentos continuos donde hay un cambio angular en el eje de herramienta entre segmentos vecinos. Esto asegura que cualquier reorientación del eje de herramienta en ese punto específico se produce lejos de la pieza.
Umbral angular — Introduzca el ángulo mínimo necesario antes de insertar las entradas, salidas y uniones. El ángulo es el cambio en el eje de herramienta entre segmentos vecinos.
Utilice las opciones en esta página para especificar las propiedades generales de las entradas, salidas y uniones.
Recortar segmentos — Cuando se selecciona, los segmentos se recortan automáticamente cuando es necesario para que haya espacio para los movimientos de entrada y salida. Si no se pueden añadir los movimientos de entrada/salida, se recorta todo el segmento para mejorar la seguridad de la trayectoria.

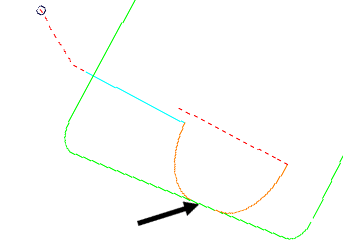

Distancia de solape — Introduzca la distancia que una Entrada y una Salida pueden superponerse en un segmento cerrado de trayectoria.
Permitir mover los puntos iniciales — Cuando se selecciona, esta opción mueve los puntos iniciales en segmentos cerrados de trayectoria para intentar encontrar posiciones sin ninguna colisión. Cuando no se selecciona, PowerMill no moverá los puntos iniciales - esto significa que si posiciona cuidadosamente un punto inicial, es posible evitar que PowerMill lo mueva.
Puntos iniciales del decalaje — Cuando se selecciona, esta opción mueve los puntos iniciales en segmentos de trayectoria cerrados sucesivos para que los puntos iniciales se distribuyan en cada segmento. Esto permite que la herramienta mantenga el movimiento hacia delante a medida que se mueve de un segmento al siguiente.
- Sin seleccionar — Los puntos iniciales de cada segmento están cerca, lo que hace que la herramienta retroceda en movimiento cuando se mueve de un segmento a otro.
- Seleccionado — Los puntos iniciales de cada segmento se distribuyen para ayudar a la herramienta a mantener el movimiento hacia delante.
Añadir a discontinuidades del eje de herramienta — Cuando se selecciona, inserta entradas, salidas y uniones entre segmentos continuos donde hay un cambio angular en el eje de herramienta entre segmentos vecinos. Esto asegura que cualquier reorientación del eje de herramienta en ese punto específico se produce lejos de la pieza.
Umbral angular — Introduzca el ángulo mínimo necesario antes de insertar las entradas, salidas y uniones. El ángulo es el cambio en el eje de herramienta entre segmentos vecinos.
Detectar colisiones de punta — Seleccione esta opción para que PowerMill detecte las colisiones de la punta de la herramienta en todas las entradas, salidas y uniones.
Las entradas, salidas y uniones también pueden editarse cuando en el árbol de estrategia selecciona Entrada, Salida, 1ª entrada y última salida, Extensiones de entrada/salida, Uniones, o Distribución de puntos.
