En este ejemplo se explica cómo empalmar curvas con la pestaña de Editor de curvas. Considera que se han creado varias líneas y arcos continuos. Si todavía no lo ha hecho, consulte el ejemplo de crear líneas y arcos.
- Haga clic en la pestaña del Editor de curvas > panel de Crear > Círculos y arcos > Empalme recortado para acceder a la barra de herramientas de Empalme.
- Seleccione la primera curva que desee empalmar.
- Mantenga el cursor sobre la segunda curva para visualizar el resultado.
- Seleccione la curva para crear este resultado.
Las dos curvas se recortan con el empalme.
Para la siguiente geometría:
- Cuando empalma con un círculo, este no se recorta, pero la curva sí.
- Si el radio del empalme es demasiado pequeño, la curva se extiende hasta el empalme.
- Cuando empalma una curva con un círculo, existen varias posibles soluciones:

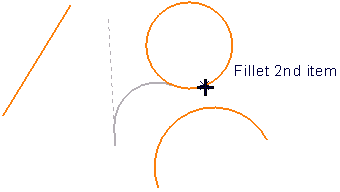

- un empalme exterior:

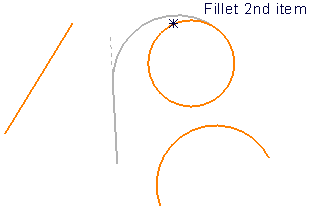

- un empalme semi-interior.
Hay más soluciones posibles si el otro extremo de la línea está seleccionado:
- un empalme exterior.
- un empalme semi-interior.

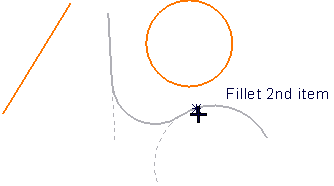

Hay más soluciones si la curva se interseca con el círculo.
- un empalme exterior:
