Barra de herramientas de Desfase

Utilice la barra de herramientas de Desfase para desplazar las curvas seleccionadas una cantidad especificada en la ventana de gráficos.

Para acceder a la barra de herramientas de Desfase, haga clic en la pestaña de Editor de curvas > panel de Editar > Transformaciones > Desfase.

Esta barra de herramientas presenta lo siguiente:

• Tipo de desfase — Seleccione el tipo de desfase. Un valor positivo desfasa la curva hacia fuera, un valor negativo desfasa la curva hacia dentro.
  • Redondo 2D — Seleccione para desfasar una curva 2D según una distancia especificada. Se crean desfases suaves cuando se desfasa hacia fuera y desfases agudos en las esquinas interiores cuando se desfasa hacia dentro.

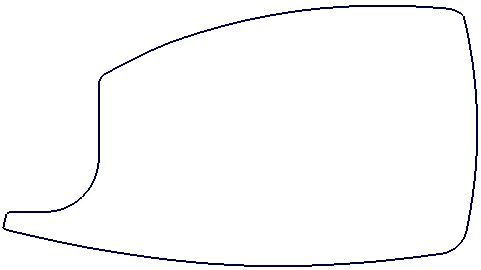

    Si comienza con esta curva:

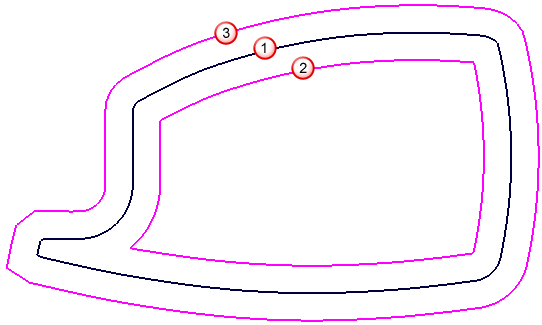

    Seleccionar Redondo 2D proporciona:



    Curva original

    Desfase de curva hacia dentro

    Desfase de curva hacia fuera

    Se crean desfases suaves cuando se desfasa hacia fuera y desfases agudos en las esquinas interiores cuando se desfasa hacia dentro.

  • Agudo 2D — Se distingue de la opción de Redondo 2D en que la curva de desfase tiene desfases agudos en las esquinas exteriores cuando se desfasa hacia fuera y desfases agudos en las esquinas interiores cuando se desfasa hacia dentro.

    Si comienza con esta curva:

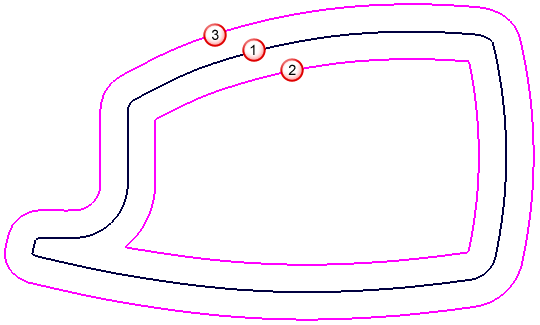

    Seleccionar Agudo 2D proporciona:



    Curva original

    Desfase de curva hacia dentro

    Desfase de curva hacia fuera

    Se crean desfases agudos cuando se desfasa hacia fuera en esquinas exteriores y desfases agudos en las esquinas interiores cuando se desfasa hacia dentro.

  • Redondo 3D — Se diferencia de la opción de Suave 3D en que la curva de desfase no tiene por qué haberse suavizado. Se crean desfases suaves cuando se desfasa hacia fuera y desfases agudos en las esquinas interiores cuando se desfasa hacia dentro.

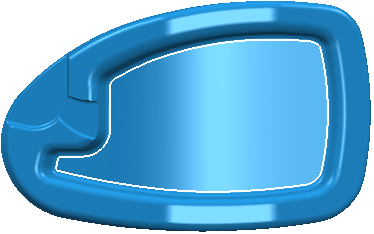

    Comience con el modelo 5axisModel.dgk en el fichero de ejemplos con un límite de superficies seleccionadas:

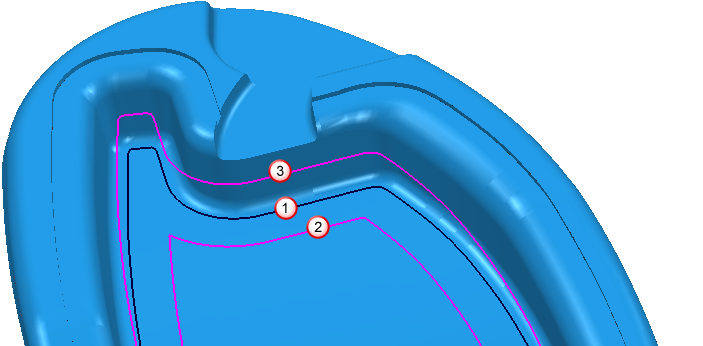

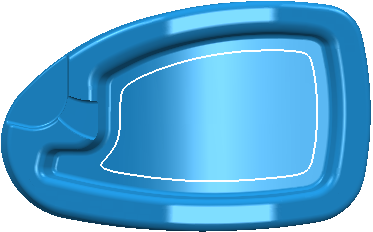

    Seleccionar Redondo 3D y una Distancia de -10produce:



    Se crean desfases suaves cuando se desfasa hacia fuera y desfases agudos en las esquinas interiores cuando se desfasa hacia dentro.



    Curva original

    Desfase de curva hacia dentro

    Desfase de curva hacia fuera

  • Suave 3D — Seleccione para desfasar una curva 3D según una distancia especificada. Esta opción siempre crea desfases suaves.

    Comience con el modelo 5axisModel.dgk en el fichero de ejemplos con un límite de superficies seleccionadas:

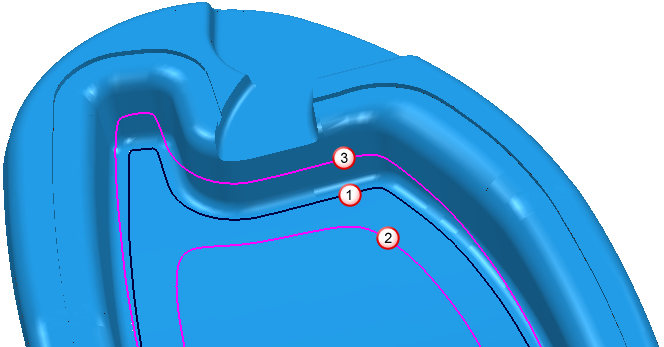

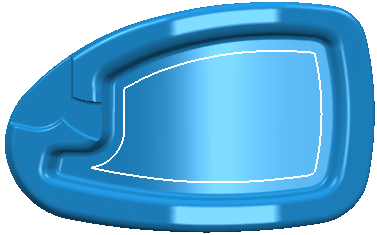

    Seleccionar Suave 3D y una Distancia de -10produce:



    Esto opción siempre crea desfases suaves.



    Curva original

    Desfase de curva hacia dentro

    Desfase de curva hacia fuera

• Curvas concéntricas — Seleccione si las curvas concéntricas se desfasan por zona o como curvas individuales.
  • Desfasar curvas concéntricas por zona — Cuando se selecciona, las curvas concéntricas se tratan como zonas y se desfasan fuera, o dentro de la zona.

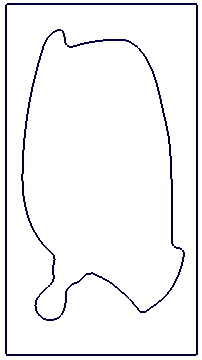

    Comenzando con esto:

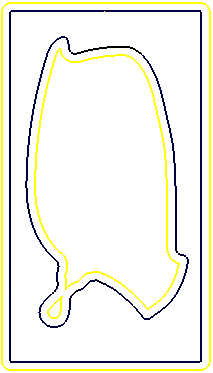

    Seleccionar desfasa la curva fuera de la zona:



  • Desfasar curvas individualmente — Cuando se selecciona, las curvas concéntricas se tratan como individuales y se desfasan individualmente.

    Comenzando con esto:



    Seleccionar desfasa la curva fuera de la zona:



• Mantener el original — Seleccione si copiar o sustituir las entidades al transformarlas.
  • Sustituir el original — Cuando se visualiza, las entidades transformadas sustituyen a las originales.
  • Mantener el original — Cuando se visualiza, se mantienen tanto las entidades originales como las transformadas.
• No. de copias — Introduzca el número de copias.
• Distancia — Introduzca la distancia de desfase. Aquí se recogen los valores anteriores.
