Utilice el cuadro de diálogo de Hélice para crear una hélice.
Para abrir el cuadro de diálogo de Hélice:
- Haga clic en la pestaña de Editor de curvas > panel de Crear > Curvas > Elipse, que adjunta una elipse al cursor.
- Haga clic en la ventana de gráficos para ubicar el centro de la base de la hélice.

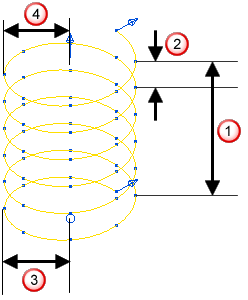

Este cuadro de diálogo presenta lo siguiente:
- Altura
— Introduzca la altura de la hélice.En este caso, el Radio de base
es el mismo que el Radio superior
. - Paso
— Introduzca la distancia entre giros sucesivos. - Giros — Introduzca el número de revoluciones en la hélice.
Nota: La Altura, el Paso, y los Giros están interrelacionados. Es posible editar dos de las variables bloqueando la tercera.
Desbloqueado — Cuando se muestra, puede editar el valor. Si están sin bloquear, cambiar alguno de los valores podría cambiar los valores desbloqueados.
Bloqueado — Cuando se muestra, es imposible editar el valor. Si están bloqueados, cambiar alguno de los valores no cambia los valores bloqueados.
Nota: Haga clic en el botón para alternar entre Bloqueado y Desbloqueado.
y Desbloqueado. - Puntos en cada giro — Introduzca el número de puntos en cada revolución.
- Radio superior — Introduzca el radio en la parte superior de la hélice.
- Radio de base — Introduzca el radio en la parte inferior de la hélice.
- Radio constante — Cuando se selecciona crea una hélice recta. Cuando está sin seleccionar, permite crear una hélice cónica.
Hélice recta:
Hélice cónica:
- Cambiar la dirección — Seleccione para cambiar de una hélice en sentido antihorario a una en sentido horario.
Seleccionar Cambiar la dirección convierte esto:
en esto:
- Parte superior cerrada — Seleccione para terminar la hélice con un círculo en su parte superior.
Sin seleccionar:
Seleccionada:
- Base cerrada — Seleccione para terminar la hélice con un círculo en su base.
Sin seleccionar:
Seleccionada:
Para obtener más información, consulte el ejemplo de creación de una hélice.
