Puede obtener resultados para paneles de forma rápida y sencilla. Los resultados se pueden utilizar para otros cálculos, como los destinados a obtener la armadura que se debe utilizar en los muros que mantienen la estabilidad de un edificio sujeto a impacto sísmico y de viento. Para realizar estos cálculos, se deben conocer las fuerzas reducidas a lo largo de las distintas secciones transversales.
ALZADO DE MURO
ESFUERZOS REDUCIDOS

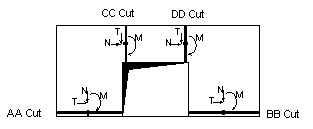

Las secciones transversales para las que se van a calcular los esfuerzos reducidos pueden tener la siguiente orientación: horizontal (en la base del muro, sección A y sección B) o vertical (sección CC y sección DD).
Para obtener un sistema de cálculo de esfuerzos reducidos que sea sencillo para el usuario y rápido en su uso, los muros deben dividirse en paneles rectangulares según el esquema siguiente.
Los esfuerzos reducidos solo deben calcularse para paneles bidimensionales con forma de cuadrángulo convexo. No se calcularán para los siguientes tipos de paneles:
- Paneles creados mediante la edición de extrusión y revolución.
- Paneles tridimensionales (curvados).
- Paneles que no son cuadrángulos.
- Paneles cuadrángulos cóncavos (no convexos).
- Paneles con espesor variable.
Panel cuadrángulo convexo 2D
