Pernos de pletinas del ala

Utilice el panel Pernos de pletinas del ala para especificar los parámetros de los tornillos que unen la pletina con las alas de la barra.

Elementos del cuadro de diálogo

Nota: Si la unión no es simétrica, el panel Pernos de pletinas del ala se divide en estos dos paneles:

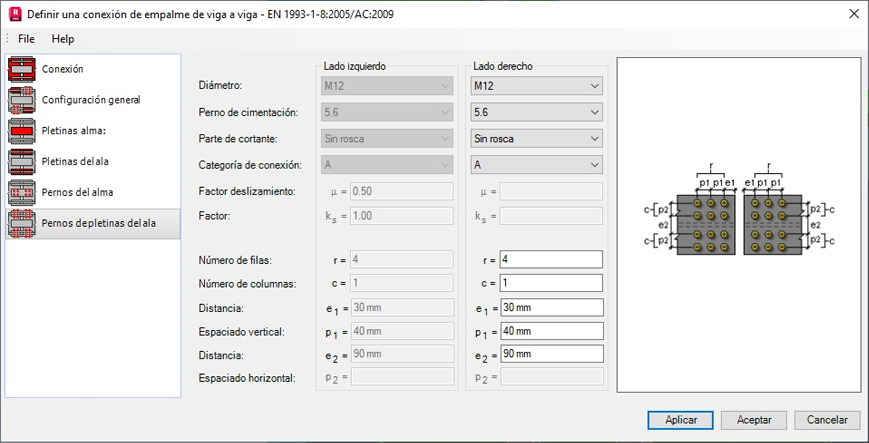

Pernos pletina superior y Pernos pletina inferior para las uniones de empalme de viga a viga.

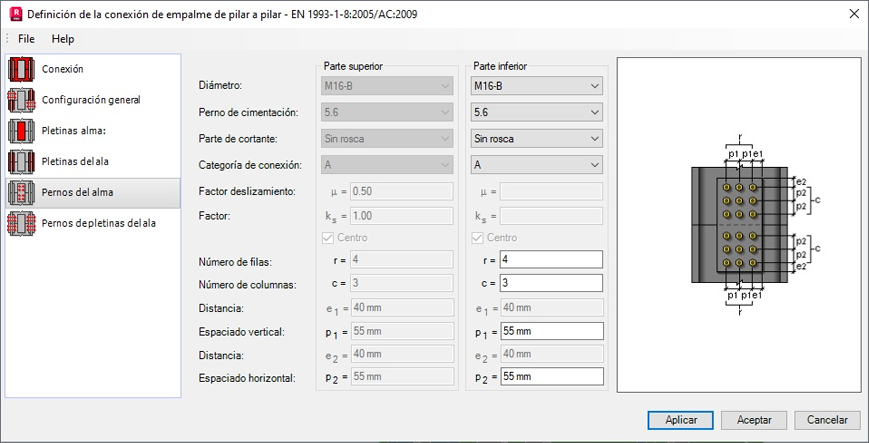

Pernos de pletina derecha y Pernos de pletina izquierda para las uniones de empalme de pilar a pilar.

Diámetro: Seleccione un diámetro para los tornillos.
Clase de tornillo: Seleccione una clase para el tornillo.
Parte de cortante: Especifique si la parte del cortante del tornillo está fileteada o no.
Categoría de unión: Especifique la categoría de unión.
Coeficiente de deslizamiento / Coeficiente: Para los tornillos de categoría B y C, especifique el coeficiente de deslizamiento y el coeficiente K_s.
Número de filas: Especifique cuántas filas de tornillos desea crear.
Nota: Las filas se identifican mediante la letra "r" en el panel de vista previa.
Número de columnas: Especifique el número de columnas de tornillos que desea crear.
Nota: Las columnas se identifican mediante la letra "c" en el panel de vista previa.
Distancia e1: Especifique la distancia entre el tornillo y el borde externo de la barra unida.
Nota: Esta distancia se identifica mediante el valor "e1" en el panel de vista previa.
Espaciado vertical: Introduzca la separación vertical entre tornillos.
Nota: Este valor se identifica mediante "p1" en el panel de vista previa.
Distancia e2: Especifique la distancia entre los conjuntos de columnas de tornillos.
Nota: Esta distancia se identifica mediante el valor "e2" en el panel de vista previa.
Espaciado horizontal: Introduzca la separación horizontal entre tornillos.
Nota: Este valor se identifica mediante "p2" en el panel de vista previa.
