Carga de viento

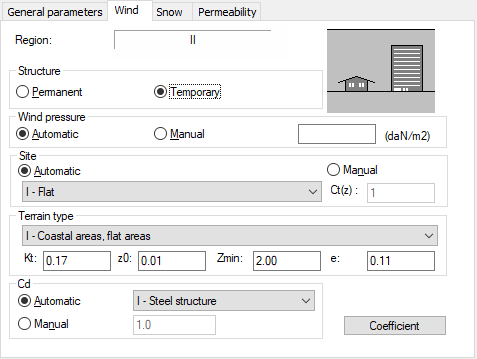

Al abrir el cuadro de diálogo Cargas de viento y nieve y hacer clic en la ficha Viento, se muestra el siguiente cuadro de diálogo.

El cuadro de diálogo se divide en varios campos con grupos de opciones específicas.

• Región

  Este campo contiene una lista de las zonas de viento disponibles. La región eólica es uno de los factores que determinan la presión básica del viento sobre elementos de estructura consecutivos.

• Estructura

  El campo Estructura permite seleccionar una estructura temporal o permanente.

• Presión del viento

  El campo Presión del viento presenta las siguientes opciones:

  • Automática: define automáticamente la presión básica del viento de acuerdo con los parámetros de ubicación de la estructura.
  • Manual: permite definir manualmente la presión básica del viento. Parámetros como Departamento, Región o Tipo no se tienen en cuenta en la definición manual.
  • El campo de valor especifica la presión del viento.
• Ubicación

  En el campo Ubicación, puede especificar el emplazamiento para la estructura:

  • Automática: seleccione una opción de la lista de ubicaciones de estructura disponibles.
  • Manual: defina el valor del coeficiente Ct(z).
• Tipo del suelo

  El campo Tipo del suelo especifica el tipo de suelo donde se encuentra la estructura. Después de seleccionar el tipo de suelo, los valores de los parámetros Kt, z0, Zmin y e se cambian automáticamente. Los valores de los parámetros que se muestran también se pueden definir manualmente.

• Cd

  En la parte inferior del cuadro de diálogo, puede especificar un valor para el coeficiente Cd:

  • Automático: seleccione una opción de la lista de ubicaciones de estructura disponibles.
  • Manual: defina el valor del coeficiente Cd.

Al hacer clic en Coeficiente, se abre el cuadro de diálogo que permite definir los coeficientes de una carga de viento.
