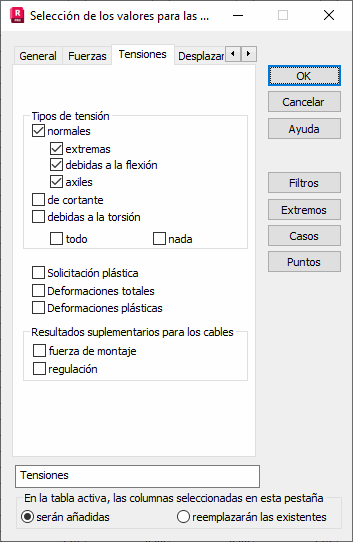

Seleccione la ficha Tensiones en el cuadro de diálogo Selección de los valores para las barras a fin de definir los valores de tensión para la presentación.
Puede seleccionar los siguientes tipos de tensión para la presentación.
- Normal: añade una columna de la tabla para visualizar las tensiones normales (perpendiculares a la sección transversal de la barra) obtenidas durante el análisis de la estructura.
- Extremo: añade una columna de tabla para visualizar las tensiones mín./máx., que son la suma de las tensiones debidas a la fuerza axil y de flexión, obtenidas durante el análisis de la estructura.
- Flexión: añade una columna de tabla para visualizar las tensiones de flexión (resultantes del momento flexor: My*Vz / Iz o Mz*Vy / Iy) obtenidas durante el análisis de la estructura.
- Axiles: añade una columna de la tabla para visualizar las tensiones debidas a las fuerza axil (resultantes de la fuerza longitudinal N / A) obtenidas durante el análisis de la estructura.
- Cortante: añade una columna de tabla para visualizar las tensiones cortantes obtenidas durante el análisis de la estructura. Las tensiones se calculan mediante la división de un valor de la fuerza transversal por el área eficaz en cortante: Fy / Wy o Fz / Wz.
- Debidas a la torsión: añade una columna de tabla para visualizar las tensiones de torsión obtenidas durante el análisis de la estructura. Las tensiones se calculan mediante la división de un valor del momento torsor por el módulo de sección para el cálculo de las tensiones de torsión Mx / Wx.
Las tensiones normales son una suma de las tensiones resultantes de la fuerza axil y la flexión. Las tensiones normales extremas se encuentran en determinados puntos característicos de una sección transversal. La ubicación de estos puntos depende de la forma de la sección, como las esquinas de las alas, un punto del perímetro de un tubo de sección redonda, etc.
Si la sección transversal presenta un tipo de forma determinado:
- Procede de los catálogos de secciones estándar.
- Se define mediante parámetros en los cuadros de diálogo.
- Se define geométricamente en el dimensionamiento de sección y se guarda en el catálogo mediante la selección del tipo.

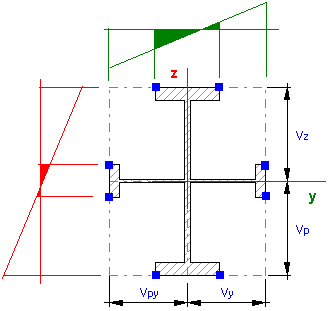

A continuación, los puntos característicos para el cálculo de las tensiones se pueden especificar correctamente (puntos azules en el dibujo).
Si la sección transversal no presenta un tipo de forma determinado:
- Se define mediante los valores de propiedades físicas (Ax, Iy, Iz...).
- Se define en el módulo de dimensionamiento de sección y se guarda en el catálogo sin seleccionar el tipo.

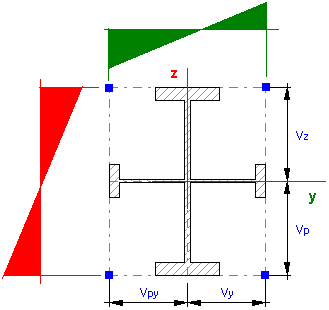

A continuación, las tensiones se calculan en los puntos característicos de la sección, ubicados en las esquinas del contorno definido por las distancias Vy, Vz. Esto puede provocar valores excesivos de las tensiones en un punto fuera de la sección (puntos azules en el dibujo).
Para obtener un análisis exacto de las tensiones en este tipo de sección de barra, seleccione Resultados > Análisis de tensiones > Análisis de tensiones - barra.
Después de seleccionar la opción Solicitación plástica, una columna de tabla adicional presentará los valores de este coeficiente:
- Inicio del estado de plasticidad: el valor del coeficiente de solicitación plástica es igual a 0.0.
- Plasticidad completa de una sección: el valor del coeficiente de solicitación plástica es igual a 1.0.
- Valor del coeficiente de solicitación plástica superior al valor definido (superior a cero y e inferior a 1.0).
Los resultados adicionales para cables seleccionan la fuerza de montaje o la regulación para estructuras de cables.
La fuerza de montaje se calcula cuando la tensión inicial de un elemento de cable se define mediante su longitud (acortamiento absoluto o relativo de un cable). Se calcula como un esfuerzo interno que no provoca el desplazamiento de los extremos del cable para el caso de montaje (se tiene en cuenta el acortamiento del cable).
La regulación se calcula cuando la tensión inicial de un elemento de cable se define mediante una tensión o fuerza de pretensado determinada. Se calcula como el acortamiento requerido del cable, lo que da como resultado la tensión determinada para el caso de montaje.
El campo Extremos contiene las siguientes opciones:
- Información detallada: la tabla contendrá los valores de las tensiones respectivas, los números de la barra y el caso para el que se han calculado las tensiones.
- Envolvente con concomitantes: la tabla contendrá los componentes de tensión mín./máx. y otros componentes de tensión que se han calculado en los puntos con el valor de componente de tensión máxima.
- Combinaciones extremas: la tabla contendrá la definición de la combinación para la que se ha obtenido el valor mín./máx.
El campo también contiene las opciones Local y Global. La selección de la opción Global equivale a ir a la ficha Extremos globales de la tabla. Se obtienen dos valores (mínimo y máximo) para toda la estructura. La opción Local permite buscar los extremos de cada punto en una barra según todos los casos de carga. Los extremos de cada caso de carga pueden estar ubicados en puntos diferentes. Si se desactivan ambas opciones, se buscan los extremos de cada punto de cada barra en función de cada caso (dos valores MIN y MAX para cada barra).
