Definición de dimensiones: ficha General (Cimentaciones)

La ficha General permite definir el tipo de cimentación y sus dimensiones básicas.

Acceso

Seleccione Diseño de hormigón armado Armadura real y, a continuación, cree un nuevo elemento de hormigón armado o abra uno existente.

Por defecto, este cuadro de diálogo está disponible en la parte inferior de la ficha Cimentación - vista de la pantalla Armadura real. También puede acceder a este cuadro de diálogo de la siguiente manera:

• Haga clic en Elemento de hormigón armado Dimensiones.
• Seleccione (Definición - dimensiones).

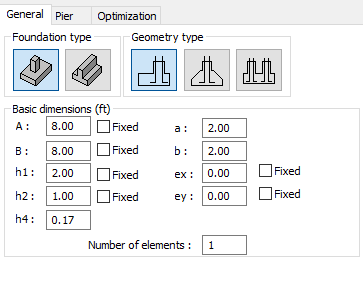

Elementos del cuadro de diálogo

Tipo de cimentación

Opte por una de las siguientes opciones:

• Cimentación aislada,
• Cimentación corrida para un muro de hormigón.

Tipo de geometría

Opte por una de las siguientes opciones:

• Cimentación aislada rectangular o cimentación corrida,
• Cimentación aislada o cimentación corrida de una sección transversal variable,
• Cimentación aislada rectangular o cimentación corrida para dos pilares.

Si desea diseñar cimentaciones soportadas por hormigón de limpieza, seleccione (Hormigón de limpieza). En el cuadro de diálogo Definición - dimensiones se muestra la ficha adicional Hormigón de limpieza/Cimentación bloque, donde se pueden definir los parámetros de hormigón de limpieza.

Nota: La opción Hormigón de limpieza solo está disponible para las normas geotécnicos francesas: DTU 13.12 y Fascicule no 62 - Titre V.

Las siguientes condiciones de resistencia no se verifican para el hormigón de limpieza durante el cálculo de una cimentación en hormigón de limpieza.

• Deslizante.
• Cortante y punzonamiento.

Tipo de pilar

Permite diseñar una cimentación aislada para un pilar.

Puede seleccionar los siguientes tipos de sección transversal de pilar:

• rectangular,
• circular.

Nota: Es posible que el cuadro Tipo de pilar no esté disponible para algunas normas de hormigón armado. Este cuadro solo está disponible si el icono de Cimentación aislada está seleccionado en el cuadro Tipo de cimentación.

Dimensiones básicas

Una vez que se ha seleccionado el tipo y la geometría de la cimentación, se muestra la lista de cotas para la cimentación aislada o la cimentación corrida.

La dimensión h4 es solo una capa de nivelación de hormigón que no se tiene en cuenta en los cálculos de la cimentación (deslizamiento, capacidad, etc.).

Nota: La edición de dimensiones de la cimentación depende del tipo de cimentación seleccionado y de su geometría.

Junto a los campos de edición de cotas se encuentra una opción Fija:

• Si no se selecciona, las cotas de cimentación se optimizarán para la carga aplicada durante los cálculos. Estos cálculos pueden realizarse antes del diseño para calcular las dimensiones iniciales de la cimentación para la carga aplicada.
• Si se selecciona, las cotas de cimentación las define el usuario y no cambiarán durante los cálculos y el diseño.
