Unión

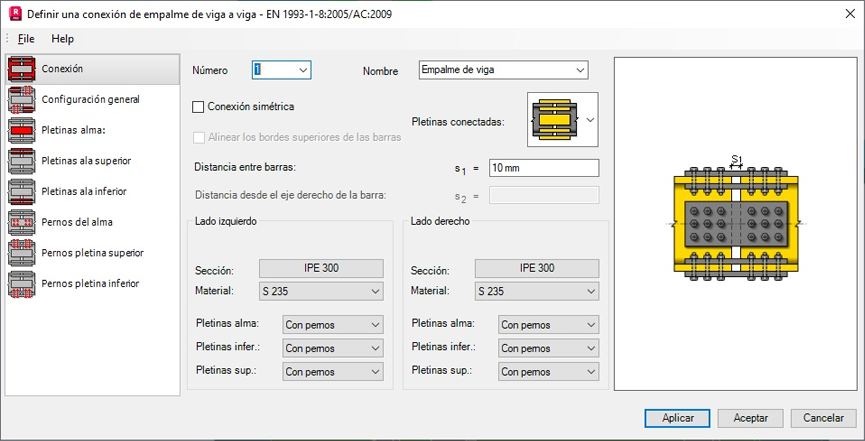

Utilice el panel Unión para seleccionar y definir el tipo de pletinas de unión que desea utilizar.

Elementos del cuadro de diálogo

Número: Mantenga el número por defecto asignado a la unión o introduzca uno nuevo.
Nombre: Asigne un nombre nuevo a la unión de empalme.
Conexión simétrica: Establece la unión como simétrica verticalmente.; Nota: El lado derecho de la unión se utiliza como lado de referencia de la simetría. Si se selecciona esta opción, todos los parámetros aplicados a la derecha de la unión se copian en el lado izquierdo.
Pletinas conectadas: Seleccione un tipo de unión en el menú.
Nota: Si ha seleccionado la opción de unión simétrica, la lista de pletinas disponibles en el menú de Pletinas conectadas se limita a las que son simétricas.
Alinear los bordes superiores de las barras: Alinea los bordes de las barras superiores.
Nota: Esta opción solo está disponible para las uniones de empalme de viga a viga.
Distancia entre barras: Especifique la distancia S1 para las barras.
Nota: Esta opción solo está disponible para las uniones de empalme de viga a viga.
Sección: Seleccione una sección en la lista.
Nota: Si la unión no forma parte de una estructura, puede cambiar su perfil.
Material: Seleccione un material de la lista.
Pletinas alma: Especifique si las pletinas de alma deben atornillarse o soldarse.
Pletinas izquierda/inferior: Especifique si las pletinas izquierda/inferior deben atornillarse o soldarse.
Pletinas superior/derecha: Especifique si las pletinas superior/derecha deben atornillarse o soldarse.
