Pletinas alma

Utilice el panel Pletinas alma para definir las dimensiones geométricas de las pletinas en las barras de alma.

Elementos del cuadro de diálogo

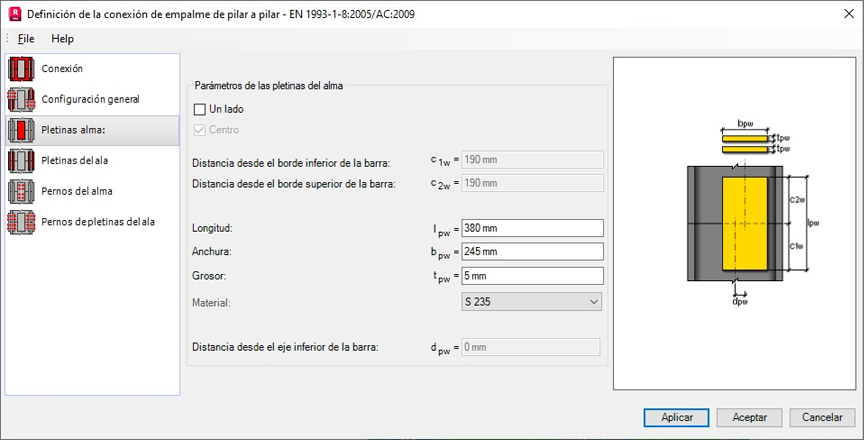

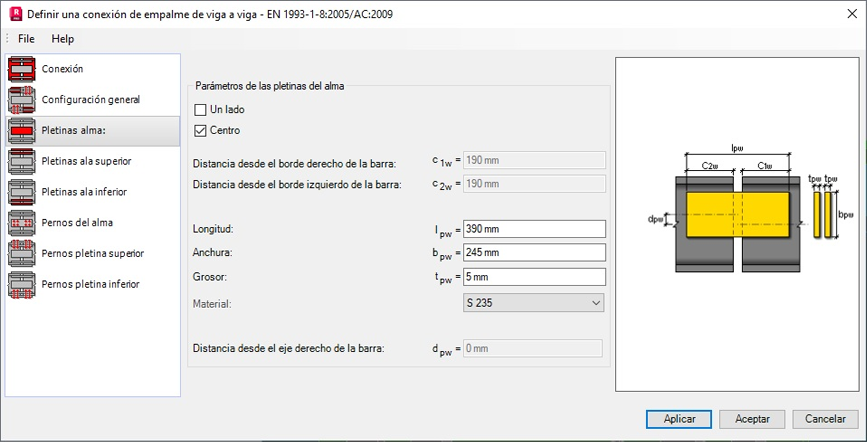

Parámetros de las pletinas del alma

Contiene la lista de parámetros que se pueden aplicar a las pletinas de alma.

Un lado: Indica que solo se utiliza una pletina de alma para unir las barras.
Centro: Alinea el eje de la pletina de alma con el eje de simetría de la barra derecha y a la misma distancia de las barras.
Nota: Esta opción siempre está activa si la unión es simétrica.
Distancia desde el borde derecho/inferior de la barra: Especifique la distancia entre la pletina y el borde derecho o inferior de la barra.
Nota: Si la opción Centro está activada o si la unión es simétrica, esta distancia se calcula automáticamente.
Distancia desde el borde izquierdo/superior de la barra: Especifique la distancia entre la pletina y el borde izquierdo o superior de la barra.
Nota: Si la opción Centro está activada o si la unión es simétrica, esta distancia se calcula automáticamente.
Longitud: Introduzca la longitud de la pletina.
Anchura: Introduzca la anchura de la pletina.
Espesor: Introduzca el espesor de la pletina.
Material: Seleccione el material de la pletina.
Distancia desde el eje inferior/derecho de la barra: Especifique la distancia entre la pletina y el eje inferior o derecho de la barra.
