- Haga clic en la opción Definir un nuevo tipo de barra del cuadro de diálogo Tipo de barra.
- Haga clic en el botón Parámetros del cuadro de diálogo Definición.

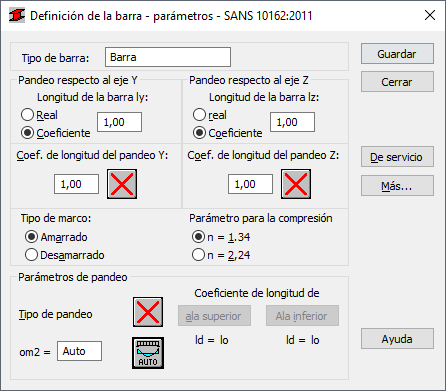

Se muestra el siguiente cuadro de diálogo:
En el campo Tipo de barra, se muestra el nombre de tipo de barra seleccionado (introduzca cualquier nombre de tipo de barra). En los campos de pandeo con respecto al eje Y y Z, se muestra la longitud de un elemento para el plano correspondiente. Existen dos formas de definir esta longitud:
- Seleccione la opción Real; el valor introducido se interpreta directamente como la longitud de la barra.
- Seleccione la opción Coeficiente; el valor introducido se interpreta como el coeficiente por el que se debe multiplicar la longitud real de la barra para obtener el valor necesario. Por ejemplo, si se introduce el valor 0.25, esto significa que la longitud de la barra correspondiente es igual a 1/4 de la longitud real.
Seleccione la opción Coeficiente para definir varias barras de diferentes longitudes reales, por ejemplo, apoyos adicionales espaciados uniformemente. Si los parámetros establecidos se van a guardar como una categoría, es fundamental introducir la longitud de esta forma. Si se introduce el valor 1.0, esto garantizará que se acepte la longitud real de cada barra definida con la categoría Ly.
La opción Coeficiente de longitud de pandeo define los coeficientes de longitud de pandeo de la barra en ambas direcciones. La longitud real de la barra (o la suma de las longitudes de las barras del componente) se introduce automáticamente en los campos correspondientes.
El coeficiente de longitud de pandeo depende de la condición de apoyos finales de los nudos de barra en el plano de pandeo. La longitud de pandeo también se puede definir en el cuadro de diálogo Diagramas de pandeo. Para abrirlo, haga clic en el icono que representa el tipo de modelo de pandeo seleccionado. Después de seleccionar un esquema típico, el valor del coeficiente se aceptará o se calculará automáticamente.
Los iconos del cuadro de diálogo se dividen en estos dos grupos:
- El primer grupo contiene los métodos típicos (norma) de apoyo de barra y los valores correspondientes de los coeficientes de pandeo.
- El segundo grupo contiene iconos de opciones que se utilizan para calcular el coeficiente de pandeo de los pilares de pórticos de varias plantas.
El pandeo siempre se tiene en cuenta en los cálculos cuando aparece un esfuerzo de compresión en la barra, incluso aunque sea insignificante en comparación con los demás esfuerzos internos. No se realiza un análisis independiente que determine si se deben ignorar los efectos del pandeo. Para eliminar los efectos de pandeo de los cálculos, haga clic en
en el cuadro de diálogo Diagramas de pandeo. Si se selecciona, se omitirá el pandeo en el proceso de cálculo.
Con la opción Tipo de pórtico, puede seleccionar la forma de rigidizar la estructura, con o sin arriostramiento. La información sobre el tipo de pórtico se utiliza para la verificación de barras comprimidas excéntricamente de acuerdo con la sección 13.8 de la norma.
El parámetro de compresión n, tal como se especifica en la sección 13.3.1 de la norma, puede asumir uno de los dos valores siguientes:
- n = 1.34 para secciones estructurales laminadas en caliente y fabricadas y secciones estructurales huecas fabricadas según la norma SANS 657-1, clase C (sin alivio de tensión, conformadas en frío)
- n = 2.24 para barras de tres pletinas soldadas y simétricas dobles con secciones estructurales huecas y cortadas por soplete con bordes de alas fabricadas según la norma ISO 657-14, clase H (con alivio de tensión, conformadas en caliente o frío)
En el campo Parámetros de pandeo lateral, puede seleccionar las opciones utilizadas durante la verificación del pandeo lateral de la barra, como el tipo de pandeo lateral, el nivel de carga y el coeficiente de longitud de pandeo lateral. Al seleccionar el icono adecuado, se abre el cuadro de diálogo para la definición de los parámetros correspondientes.
La opción Tipo de pandeo lateral define los parámetros de pandeo lateral en función del patrón estático de la barra. Según lo exija la norma, se debe aceptar uno de los patrones incluidas en ella. Los patrones en forma de iconos reflejan los elementos adecuados de la norma. El último icono representa la renuncia a incluir los efectos de pandeo lateral durante los cálculos.
Los cálculos de pandeo lateral requieren que se proporcione una barra a la distancia entre las secciones bloqueadas contra la torsión (longitud de pandeo lateral). Es necesario distinguir dos longitudes de pandeo (para las alas superior e inferior), ya que es posible unir las alas superior e inferior por separado, lo que da como resultado el aspecto de diferentes casos de carga de esfuerzos de compresión. Introduzca el valor del coeficiente por el que se debe multiplicar la longitud de la barra base para obtener la longitud de pandeo lateral. La longitud IZ se utiliza como la longitud base. El valor del coeficiente se puede introducir directamente o mediante la selección del icono que representa el caso típico de unión para el que se elegirá de manera automática el coeficiente.
En el campo Parámetros de pandeo lateral, también puede especificar el coeficiente om2.
Haga clic en el botón Más para abrir un cuadro de diálogo adicional. Puede definir los parámetros de tipo de barra descritos en la norma como Proporción Aneto/Abruto.
Haga clic en el botón Servicio para abrir un cuadro de diálogo adicional. Puede definir los parámetros del tipo de barra (desplazamientos límites y flecha inicial).
Haga clic en el botón Añadir para añadir el tipo de barra (con un nombre y parámetros definidos) a la lista de tipos de barra de acero definidos anteriormente.
