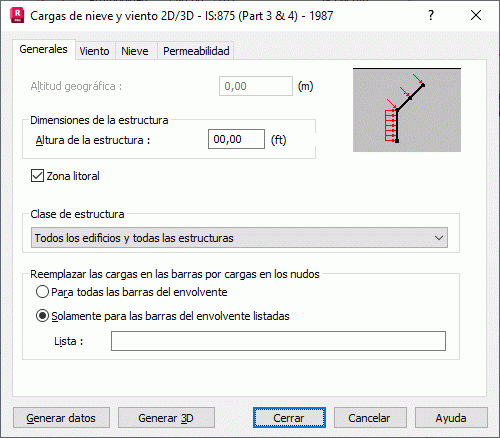

Al abrir el cuadro de diálogo Cargas de viento y nieve y hacer clic en la ficha Parámetros generales, se muestra el siguiente cuadro de diálogo.
El cuadro de diálogo presenta las opciones básicas necesarias para el dimensionamiento de la estructura según la norma nacional de viento y nieve seleccionada en Preferencias para el proyecto.
En la parte superior, se encuentra la opción Altitud geográfica para especificar la altitud geográfica en la que se encuentra una estructura.
El cuadro de diálogo anterior se divide en varios campos con grupos de opciones específicas. El campo Dimensiones de la estructura presenta las siguientes opciones:
- Altura de la estructura: permite especificar la altura de una estructura, que se utiliza para calcular la presión del viento.
- Zona literal: aumenta la presión básica del viento Vb en un 15 %.
El valor del coeficiente k1 se calcula en función de las clases de estructura de la lista de selección y del valor de la presión básica del viento Vb.
El campo Reemplazar las cargas en las barras por cargas en los nudos presenta las siguientes opciones:
- Para todas las barras del envolvente: si se selecciona esta opción, las cargas de viento y nieve generadas para todas las barras de un envolvente de la estructura se cambian a cargas sobre nudos.
- Para las barras listadas: si se selecciona esta opción, las cargas de viento y nieve generadas para las barras seleccionadas de un envolvente de estructura se cambian a cargas sobre nudos. Introduzca las barras seleccionadas en el campo Lista. Puede seleccionar la lista de barras manualmente (especificando sus números) o gráficamente. Las cargas de viento y nieve correspondientes a las barras seleccionadas se generan en los nudos de las barras.
