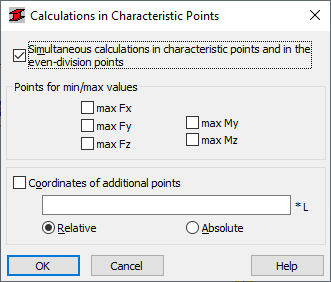

Utilice esta opción para definir las coordenadas de los puntos característicos; se realiza el cálculo o la verificación de la barra para estos puntos. Para acceder al cuadro de diálogo, seleccione el botón Opciones del cuadro de diálogo Configuración.
Se definen las siguientes coordenadas.
- Los puntos en los que los esfuerzos internos (fuerza longitudinal Fx, fuerzas transversales Fy y Fz y momentos flectores My y Mz) alcanzan sus valores máximos.
- Los puntos con coordenadas definidas por el usuario (las coordenadas pueden definirse como valores relativos o absolutos).
Si la opción Calcular simultáneamente los valores en los puntos característicos y en los puntos de división igual está activada, se realizarán cálculos de las barras de la estructura tanto para los puntos característicos definidos (determinados en este cuadro de diálogo) como para el número de puntos de cálculo determinados en el cuadro de diálogo Configuración (la opción Número de puntos).
