A continuación se indican las observaciones relativas a la generación del tipo de unión de base de pilar en las situaciones siguientes.
Cargas: una base de pilar con apoyos definidos
Robot lee las reacciones de apoyo de un pilar. Si un sistema local de la pletina de base no coincide con las direcciones fijadas por el apoyo (consulte las reacciones R1 y R2 en la figura 3), las reacciones de apoyo se transforman al sistema local de la pletina de base (reacciones Rh y Rv en la figura 3). Esto se debe a que se presupone que la pletina base siempre es perpendicular al pilar. Por lo tanto, el conjunto de fuerzas transformado se utiliza para los cálculos.

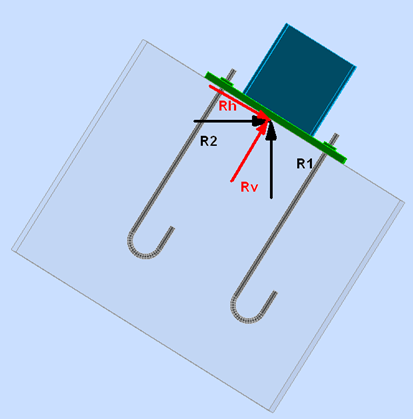

Fig. 3 Transformación de las reacciones de apoyo (R1, R2) al sistema local de la pletina de base (Rh, Rv).
Cargas: una base de pilar apoyada sobre otros elementos de la estructura
Si no hay ningún apoyo definido en un nudo, Robot analiza todos los elementos adyacentes al nudo y los coloca encima de la pletina de base, en el lado del fuste. A continuación, calcula el conjunto resultante de todos los esfuerzos internos de estos elementos, teniendo en cuenta también las fuerzas y los momentos concentrados aplicados al nudo analizado. Por lo tanto, la fuerza resultante calculada se transforma al sistema local de la pletina de base.

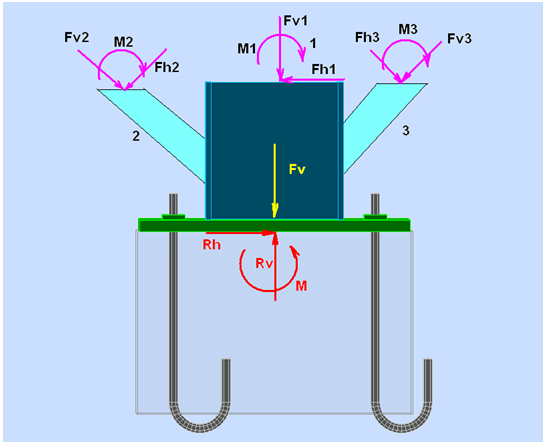

Fig. 4 Todos los esfuerzos internos (Fvi, Fhi, Mi) y las fuerzas concentradas (como Fv) se suman y los resultados correspondientes de estas fuerzas se transforman al sistema local de la pletina de base (Rh, Rv, M).
Se presupone que la base del pilar se carga mediante todos los elementos situados por encima de la pletina base (1, 2 y 3 en fig. 5), mientras que los elementos colocados en el plano de la pletina base o debajo se ignorarán.

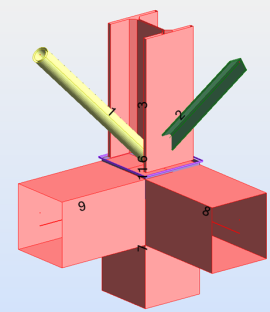

Fig. 5 La base del pilar se carga mediante los elementos 1, 2 y 3, y es compatible con los elementos 7, 8 y 9.
Generación automática
Robot genera automáticamente una base de pilar en los dos casos siguientes:
- Si ha seleccionado solo un elemento apoyado y el nudo en el que se debe definir la base del pilar (independientemente de si se ha definido o no un apoyo en este nudo), consulte la figura 6

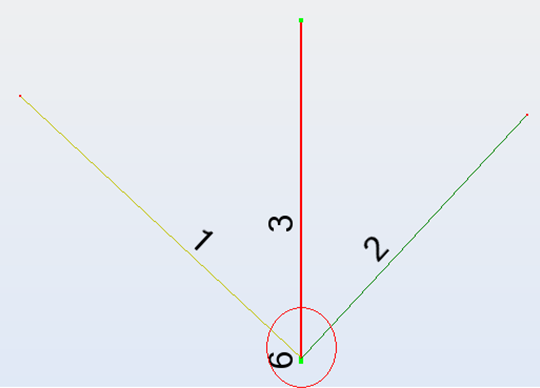

Fig. 6 La barra y el nudo están seleccionados; Robot generará una base de pilar.
Nota: La excepción se produce cuando un nudo seleccionado es un extremo no apoyado de la ménsula (otros elementos de barra no adyacentes a este nudo). No se generará la base del pilar (consulte la figura 7).

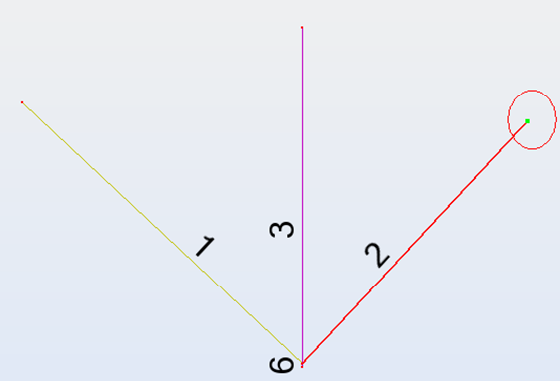

Fig. 7 Un extremo no apoyado; no se generará la base del pilar.
- Si varias barras se unen a un nudo y solo uno de ellos es de acero, mientras que los demás son de otros materiales, como en la figura 8, la base del pilar se genera automáticamente para el elemento de acero.

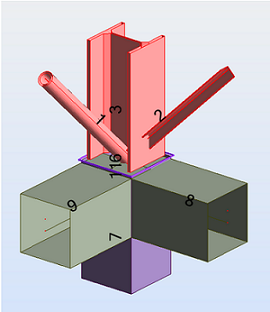

Fig. 8 El elemento 3 es el único elemento de acero; las barras 7, 8 y 9 son elementos de hormigón armado; la base del pilar se generará para el elemento 3.
