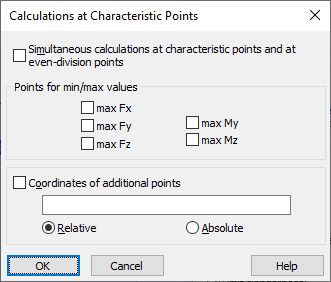

Utilice este cuadro de diálogo para definir las coordenadas de los puntos característicos, para los que se realizarán cálculos o verificaciones de las barras.
Acceso
- En la pantalla Dimensionamiento de acero/aluminio, haga clic en Configuración en el cuadro de diálogo Cálculos.
- En el cuadro de diálogo Configuración, haga clic en Opciones.
Nota: La norma SP16.13330.2017 sustituye a las versiones anteriores SNiP II-23-81 y SP16.13330.2011 de la norma para estructuras de acero. Por lo tanto, todas las referencias a tablas o secciones de la norma se aplican a la norma SP16.13330.2017, excepto cuando se indique lo contrario.
Elementos del cuadro de diálogo
- Calcular simultáneamente los valores en los puntos característicos y en los puntos de división igual
- Realiza los cálculos de las barras de la estructura tanto para los puntos característicos definidos como para el número de puntos de cálculo.
Nota: El número de puntos de cálculo se puede definir en la opción Número de puntos del cuadro de diálogo Configuración.
- Puntos de valores mín. /máx.
- Seleccione los puntos en los que los esfuerzos internos alcanzan sus valores máximos.
Nota: Entre los esfuerzos internos, se incluyen los siguientes: fuerza longitudinal Fx, fuerzas transversales Fy y Fz y momentos flectores My y Mz.
- Coordenadas de los puntos adicionales
- Introduzca las coordenadas de los puntos adicionales y, a continuación, especifique si estas coordenadas son relativas o absolutas.
