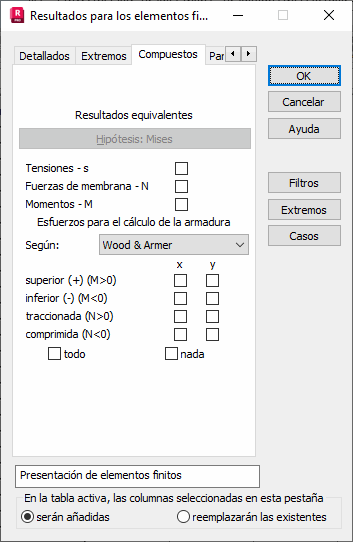

Seleccione la ficha Compuestos en el cuadro de diálogo Columnas para seleccionar los resultados detallados para la presentación.
Se pueden seleccionar los siguientes valores reducidos:
- Tensiones S: añade una columna para las tensiones reducidas S seleccionadas durante el análisis de la estructura para elementos finitos superficiales individuales.
- Esfuerzos de membr. - N: añade una columna para los esfuerzos de membrana N seleccionados durante el análisis de la estructura para elementos finitos superficiales individuales.
- Momentos - M: añade una columna a los momentos M reducidos seleccionados durante el análisis de la estructura para los elementos finitos superficiales individuales.
El botón Hipótesis (para seleccionar la hipótesis según la cual se calculan los valores reducidos) no está disponible actualmente.
La lista de métodos de cálculo de armaduras incluye Wood & Armer y NEN.
Puede elegir esfuerzos internos (momentos de dimensionamiento Mxx y Myy o esfuerzos de membrana Nxx y Nyy) obtenidos mediante la aplicación de un método seleccionado de cálculo de armadura. Estos calculan la armadura superior, inferior, comprimida y traccionada.
Observe los dos botones ubicados en la parte inferior del cuadro de diálogo.
- Todo: permite seleccionar todos los valores de esta ficha para su presentación.
- Nada: anula la selección de todos los valores de esta ficha.
