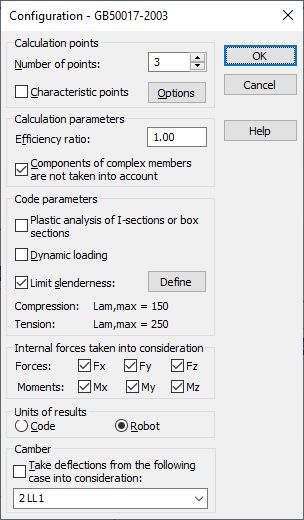

El cuadro de diálogo Configuración se utiliza para definir los parámetros aplicados en la verificación de una barra de acero (la norma china de acero). El cuadro de diálogo se abre al pulsar el botón Configuración del cuadro de diálogo Cálculos. El cuadro de diálogo que se muestra a continuación aparece en pantalla.
En el cuadro de diálogo anterior, se pueden definir los siguientes parámetros de cálculo:
- Puntos de cálculo; se pueden determinar de dos formas:
= mediante la definición de un número de puntos a lo largo de la barra (los puntos se distribuyen uniformemente a lo largo de la barra) a través de la opción Número de puntos.
= mediante la definición de las coordenadas de los puntos característicos; para hacerlo, active la opción Puntos característicos y pulse el botón Opciones. De esta forma, se abre el cuadro de diálogo Cálculos en los puntos característicos.
- La solicitación determina el factor por el que se multiplica la resistencia de cálculo del acero (que aumenta o reduce la resistencia de cálculo).
Si está activada la opción Los componentes de barras complejas no se tienen en cuenta, el programa no tendrá en cuenta los componentes de estas barras durante el cálculo de barras complejas.
En la parte central del cuadro de diálogo, se encuentran las opciones que permiten definir los siguientes parámetros normativos:
- Análisis plástico de la sección en I o las secciones en cajón: si esta opción está activada, los cálculos de las barras se realizan según las reglas especificadas en el punto 9; los cálculos plásticos se realizan solo para las barras en I o las barras en sección en cajón. En otros casos, se realizan cálculos elastoplásticos.
- Carga dinámica: la opción indica si una estructura está sujeta a la acción directa de las estructuras dinámicas; para las estructuras con carga dinámica, según el punto 4.1.1, se presupone el uso de los coeficientes de adaptación plástica γ y= 1.0 y γ z = 1.0.
- Esbeltez límite: si esta opción está activada, se realiza la comprobación de la esbeltez de la barra; al pulsar el botón Definir, se abre el cuadro de diálogo Valores de esbeltez límite.
En la parte central del cuadro de diálogo, el usuario también puede elegir que se tengan en cuenta los esfuerzos internos en los cálculos según la norma de barras; al activar una opción (p. ej., Fx), la fuerza Fx se tiene en cuenta en los cálculos. Además, las unidades de presentación de los resultados del dimensionamiento de barras se pueden seleccionar aquí. Los resultados pueden presentarse en las unidades utilizadas en la norma china de acero o en aquellas aplicadas en el programa Robot.
La parte inferior del cuadro de diálogo contiene la lista para seleccionar un caso de carga (peso propio) para el que los desplazamientos calculados se tratarán como contraflecha de estructura. En ese caso, la opción Considerar las flechas debidas al caso debe estar activada.
