Verificación manual

Utilice este cuadro de diálogo para comprobar las barras de acero sometidas a la acción de los esfuerzos internos definidos por el usuario según los requisitos de la norma rusa SP16.13330.2011.

Acceso

Nota: La norma SP16.13330.2017 sustituye a las versiones anteriores SNiP II-23-81 y SP16.13330.2011 de la norma para estructuras de acero. Por lo tanto, todas las referencias a tablas o secciones de la norma se aplican a la norma SP16.13330.2017, excepto cuando se indique lo contrario.

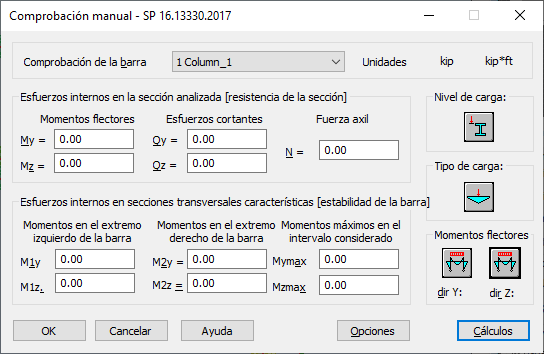

Elementos del cuadro de diálogo



Verificación de la barra n°.
Seleccione la barra que se va a comprobar.
Esfuerzos internos en la sección analizada
Introduzca los valores de los esfuerzos internos correspondientes.
Las unidades aplicadas se muestran en la esquina superior derecha del cuadro de diálogo.
Esfuerzos internos en las secciones características
Introduzca los valores de los esfuerzos internos adecuados en los extremos izquierdo y derecho de la barra, así como a lo largo de la longitud de la barra.
Las unidades aplicadas se muestran en la esquina superior derecha del cuadro de diálogo.
Nivel de carga
Haga clic en el icono de nivel de carga y, a continuación, seleccione un tipo de nivel de carga.
Nota: Un nivel de carga es una carga que actúa sobre el ala inferior o superior.
Tipo de carga
Haga clic en el icono Tipo de carga y, a continuación, seleccione un tipo de carga.
Haga clic en el icono de nivel de carga para seleccionar el tipo de nivel de carga.
Opciones
Abre el cuadro de diálogo Configuración, que permite definir los parámetros de cálculo.
Cálculos
Ejecuta los cálculos.

Una vez completada la verificación de la barra, se muestra un cuadro de diálogo con los resultados del cálculo.

Nota: Cuando se realiza una verificación manual, los rigidizadores intermedios definidos en el cuadro de diálogo Definición de la barra no se tienen en cuenta y la barra se trata como sin rigidizadores a lo largo de su longitud.
Tema principal: Normas de acero SNiP II-23-81 y SP16.13330.2017 (Rusia)
