Resultados simplificados

Una vez realizados los cálculos, se abre un cuadro de diálogo que muestra los resultados simplificados para el tipo de verificación seleccionado.

Acceso

1. Seleccione la pantalla Dimensionamiento de acero o Dimensionamiento de madera.
2. Defina los elementos que desea comprobar, configure los parámetros de las opciones de verificación y, a continuación, haga clic en Cálculos.

Descripción general

Este cuadro de diálogo contiene estas dos fichas:

• En la ficha Mensajes, se muestran las advertencias y los errores que se han producido durante la verificación o el dimensionamiento de las barras de la estructura.
• El contenido de la ficha Resultados depende del tipo de verificación seleccionado.

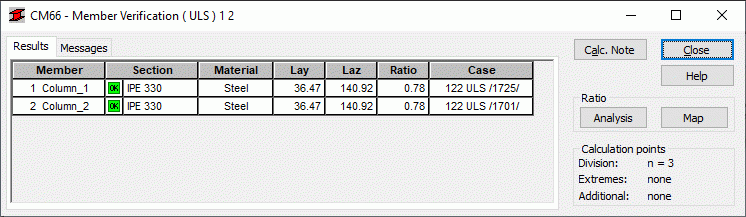

Resultados de la verificación de las barras o grupos de barras

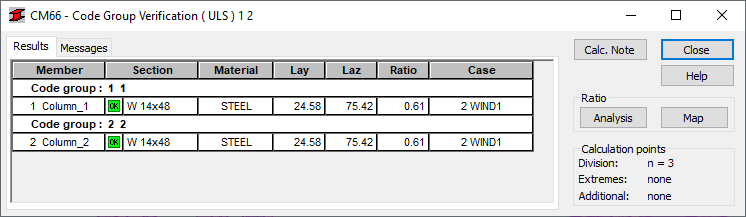

Los cuadros de diálogo Verificación de las barras y Verificación de grupos de barras son similares.

En la ficha Resultados del cuadro de diálogo Verificación, se muestran los resultados del proceso de verificación o dimensionamiento de las barras de acero, madera o aluminio, o de un grupo de barras.

Estos resultados cortos se muestran en una tabla.

Cada fila de la tabla se corresponde con una barra o un grupo de barras según la lista que se haya definido.

Interpretación de los resultados

• : la sección cumple los criterios de la norma.
• : la sección no cumple los criterios de la norma.

Dimensionamiento de grupos de barras

Para el dimensionamiento de grupos de barras, se muestran tres secciones consecutivas de cada familia del grupo de secciones seleccionado. La sección de la fila central cumple los criterios de la norma.

Interpretación de los resultados

• o : la sección transversal no cumple los requisitos de la norma o cumple los requisitos con excesivas reservas.
• : la sección cumple los criterios de la norma.
• : la sección no cumple los criterios de la norma.
• : barra o grupo de barras inestables.
• : barra o grupo de barras inestables con una solicitación superior a 1.0.

Optimización de grupos de barras

El contenido del cuadro de diálogo es el mismo que el del cuadro de diálogo de dimensionamiento de grupos de barras.

DIMENSIONAMIENTO CON OPCIONES DE OPTIMIZACIÓN hace referencia a un dimensionamiento de cada familia de secciones que se ha seleccionado durante la creación de grupos. Se selecciona el perfil más óptimo con respecto al criterio de optimización adoptado. Si las secciones de un perfil del grupo actual pertenecen a una familia, no hay diferencia entre los resultados obtenidos mediante la opción DIMENSIONAMIENTO y los obtenidos con DIMENSIONAMIENTO CON OPCIONES DE OPTIMIZACIÓN. La optimización funciona como una operación en grupos. Por lo tanto, deben definirse los grupos de barras antes de iniciar la operación de optimización.

Interpretación de los resultados

• o : la sección transversal no cumple los requisitos de la norma o cumple los requisitos con excesivas reservas.
• : la sección cumple los criterios de la norma.
• : la sección no cumple los criterios de la norma.
• : barra o grupo de barras inestables.
• : barra o grupo de barras inestables con una solicitación superior a 1.0.
• : la sección es óptima.

Nota: Al cerrar cualquiera de estos cuadros de diálogo de resultados simplificados, se abre el cuadro de diálogo Archivado de resultados de cálculos adicional para permitir que se guarden los resultados de la verificación o el dimensionamiento de barras.

Elementos del cuadro de diálogo

Nota de cálculo

Abre el cuadro de diálogo Impresión, que permite seleccionar un tipo de nota de cálculo.

Proporción / Análisis (verificación de barras y grupos de barras)

Abre el cuadro de diálogo Análisis global - barras, que muestra una representación gráfica de la solicitación de barras específicas de una estructura.

Proporción / Mapa (verificación de barras y grupos de barras)

Abre el cuadro de diálogo Mapas para las barras, en el que se muestra un mapa de la proporción para las barras verificadas de la estructura con los siguientes parámetros de escala:

• Límite inferior del intervalo = 0.1.
• El límite superior del intervalo debe ser igual a la proporción establecida en la configuración de las opciones de cálculo del dimensionamiento para el ejemplar determinado del proceso de dimensionamiento.
• El valor de escala máximo debe ser igual al valor máximo de la proporción obtenida en la lista de barras dimensionadas, aunque no debe ser inferior a (límite superior) )+0.1.
• El valor de escala mínimo es cero.
