Esta opción se utiliza para definir manualmente la forma de la armadura transversal de un pilar en el nivel de la sección transversal del pilar.

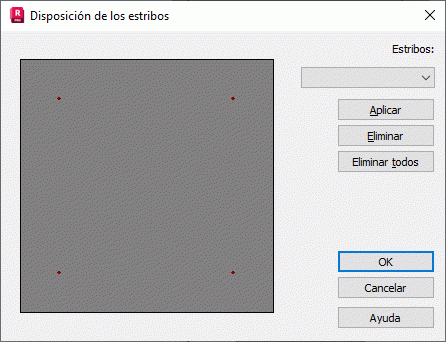

Se puede acceder a esta opción desde el menú seleccionando el comando Armadura > Disposición de los estribos. Una vez seleccionada la opción, el cuadro de diálogo que se muestra a continuación aparece en pantalla.
Las opciones del cuadro de diálogo anterior permiten al usuario definir "manualmente" la forma de la armadura transversal de un pilar cuando la armadura con estribos definida por el programa no se corresponde con los requisitos del ingeniero de diseño.
La opción funcionará correctamente si la armadura del pilar ya se ha determinado. Una vez seleccionada la opción, aparece en pantalla el cuadro de diálogo que se muestra en la figura anterior, que presenta la vista general de una sección transversal de pilar. La armadura longitudinal se presenta esquemáticamente en la sección transversal.
Para definir un estribo con la forma requerida, es necesario hacer clic en las barras longitudinales sucesivas con el botón izquierdo del ratón. La operación define la forma y la disposición de las armaduras transversales. Los estribos determinados deben tener forma de figuras cerradas. Las horquillas y las horquillas cerradas se representan mediante un segmento recto que conecta dos barras longitudinales. Si se pulsa el botón Aplicar después de definir cada estribo, se acepta la definición de la forma del estribo. Una vez definida la forma y aceptadas las modificaciones, la forma de estribo definida se muestra en la figura que representa la sección transversal del pilar.
Si el usuario comete un error durante la definición del estribo (la forma del estribo no se define correctamente), es posible eliminar dicho estribo. Debe seleccionar el nombre de dicho estribo en la lista de edición de estribos y pulsar el botón Eliminar. Al pulsar el botón Eliminar todo, se eliminan todas las formas de estribo definidas.
Una vez definidas las formas y las disposiciones correctas de los estribos, se deben confirmar los cambios pulsando el botón Aceptar. El programa sustituye automáticamente los estribos antiguos (creados automáticamente por el programa) por las formas de estribo definidas por el usuario. El programa solo sustituye la forma y la disposición en el nivel de la sección transversal. El programa conserva la separación entre los estribos a lo largo del pilar y el diámetro de la armadura, así como la longitud de los ganchos.
