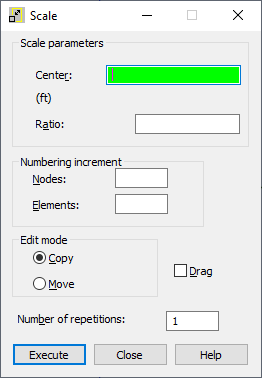

Abra el cuadro de diálogo Escala para definir la escala de los elementos o nudos de la estructura mediante uno de los siguientes métodos:
- Haga clic en el menú Editar > Editar > Escala.
- Haga clic en
.
Para establecer la escala, defina los parámetros principales en los campos siguientes del cuadro de diálogo Escala:
- Nudos: permite definir el incremento de numeración de nudos al definir nuevos nudos.
- Elementos: permite establecer el incremento de numeración de elementos al definir nuevos elementos.
- Mover: si se selecciona esta opción, los nudos o los elementos seleccionados se desplazan en la estructura (los nudos o los elementos de origen cambian de ubicación en la estructura).
- Copiar: si se selecciona esta opción, se crean nuevos nudos o elementos en una estructura (los nudos de origen o los elementos permanecen igual).
- Arrastrar: si se selecciona esta opción, se crearán elementos adicionales entre los nudos existentes y aquellos creados durante la edición. Los elementos se numeran automáticamente.
- Número de repeticiones: permite especificar el número de repeticiones de las acciones de edición. La escala se puede repetir al cambiar la selección activa para los elementos o los nudos creados recientemente.
Asimismo, defina el centro y la proporción en los campos Centro y Proporción.
Para definir estos parámetros, utilice cualquiera de los siguientes métodos:
- Gráfico: coloque el cursor (forma de cruz) en el punto. Las coordenadas de punto o el número de nudo correspondiente se muestran automáticamente en el campo.
- Manual: introduzca las coordenadas del punto o el número de nudo correspondiente en el campo.
Una vez que haya definido el centro y la proporción de la escala, se ajustará la escala de los nudos o los elementos seleccionados, o bien, si no se ha seleccionado ningún objeto, haga clic en Seleccionar en el menú contextual para seleccionarlos. Robot permanecerá en el modo de escala hasta que se seleccione el siguiente comando o se pulse la tecla <Esc>.
Una vez definidos manualmente los parámetros de escala en el cuadro de diálogo, al hacer clic en Ejecutar, se completa la acción.
Una vez seleccionado el modo de cursor Cuadrícula o Auto, las coordenadas del punto que define el centro de la escala se muestran en el campo Centro. Si se ha seleccionado el modo de cursor de nudo, en el campo Centro, se muestra el número del nudo que define el centro de la escala.
En función de la vista (2D o 3D) seleccionada en Robot, el campo Centro presenta dos o tres coordenadas o números.
