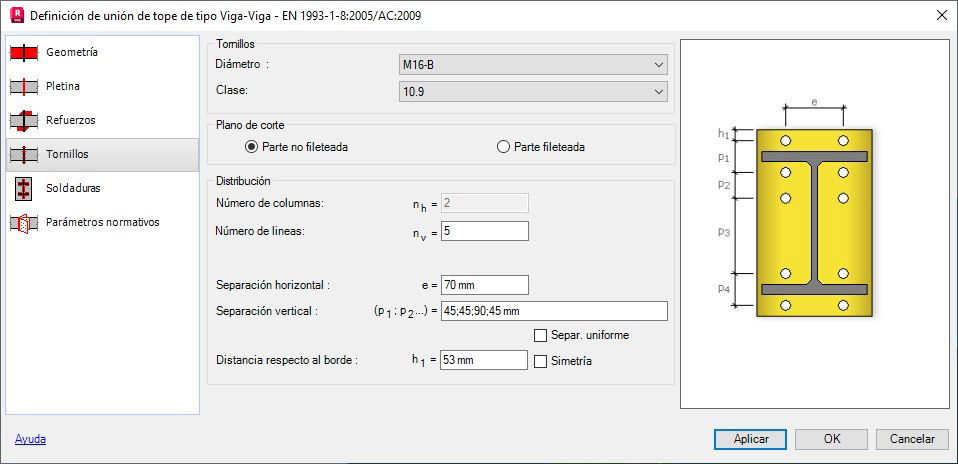

Utilice la ficha Tornillos para definir el diámetro y la clase de los tornillos utilizados en la unión y organizar los tornillos en relación con el borde de la pletina frontal.
Esta ficha solo está disponible si se ha seleccionado Unión atornillada en la ficha Geometría.
Especifique los parámetros de los tornillos:
- familia
- Clase
Plano de corte:
- Parte no fileteada
- Parte fileteada
La resistencia al cortante de los tornillos depende de la ubicación del plano de corte que pasa a través de la parte fileteada o no fileteada.
Disposición de los tornillos:
- Número de filas de tornillos
- Número de columnas de tornillos
Las siguientes opciones permiten definir las posiciones de filas y columnas entre sí y la posición de la fila superior con respecto al borde superior de la pletina frontal.
- Separación horizontal
- Separación vertical
- Distancia desde el borde h1
Después de seleccionar la opción Separac. unifor., el software especifica los mismos valores para todos los elementos de la lista.
