Parámetros del camino: definición de los coeficientes de multiplicación de carga

Operación para fuerzas nodales

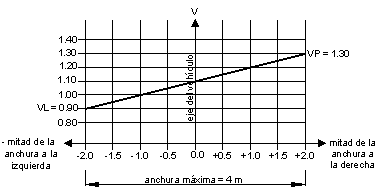

Si, en el ejemplo anterior, especifica los siguientes valores para los coeficientes VP=1.3 y VL=0.9, la carga se modifica como se muestra en la siguiente imagen.

• Para las fuerzas N 1, 2 y 3

  Definición del vehículo

  =>

  Forzar aplicación

• Para las fuerzas N 4, 5 y 6

  Definición del vehículo

  =>

  Forzar aplicación

Para obtener estos valores, debe buscar el valor de la anchura máxima de la carga y, a continuación, multiplicar las cargas correspondientes a la anchura máxima por los valores de coeficiente encontrados. Si la carga se aplica en un lugar cuya anchura es menor que la máxima, Robot buscará el valor del coeficiente mediante la interpolación entre los valores de los coeficientes VL y VP en la función de anchura de carga.

Anchura máxima = max ( S _i )

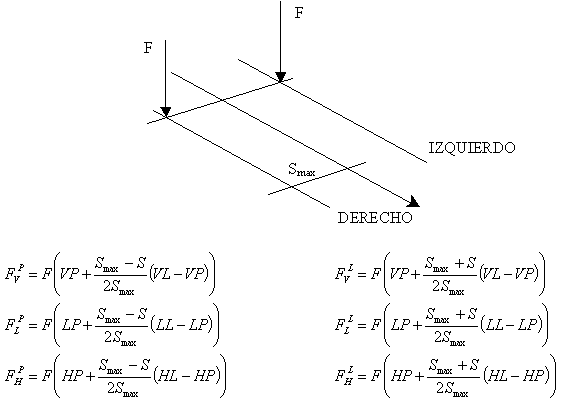

Consideración de los coeficientes del camino VP, VL, HP, HL, LP, LL

Operación para cargas lineales

En las cargas lineales, el procedimiento es idéntico al de las fuerzas nodales.

Operación para cargas superficiales

Robot permite cambiar una carga superficial uniforme por una carga superficial trapezoidal (carga superficial definida por tres puntos).

Para las cargas superficiales, el procedimiento es el mismo que para las cargas nodales y lineales, excepto que la anchura de carga máxima utilizada durante la interpolación debe calcularse con los valores de los parámetros S y DY.

Anchura máxima = max ( S _i + DY _i )

Se han definido los siguientes valores del coeficiente: VP=1.3 y VL=0.9. En cada ejemplo, la anchura máxima = max ( 3+1; 0+1) = 4 m.

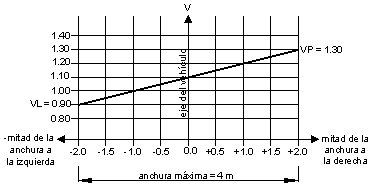

La función de resolución se muestra en la siguiente imagen.

Robot cambia la carga.

• Para la fuerza N 1

  Definición del vehículo

  =>

  Forzar aplicación

• Para la fuerza N 2

  Definición del vehículo

  =>

  Forzar aplicación

Nota: La resolución de las fuerzas de los coeficientes LP y LL, así como de HP y HL, es la misma que la de los coeficientes VP y VL.

Distribución de cargas en elementos superficiales

Las cargas lineales, superficiales y concentradas se transforman en sus equivalentes de cargas en elementos finitos: lineales en 2 puntos 2D (para losas), lineales en 2 puntos 3D (para láminas), cargas superficiales (contorno) y fuerza en el punto.
